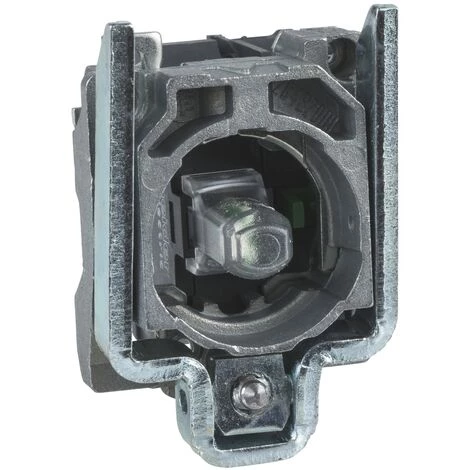

SCHNEIDER Harmony Corps De Bouton Lumineux – Ø22 – Blanc LED Intégrée 1F – ZB4BW0B11

Caractéristiques

• Puissance: 24

• Principales
  • Gamme de produits : Harmony XB4
  • Fonction produit : Assemblage corps/contact complet et bloc lumineux
  • Nom abrégé de l’appareil : ZB4
  • Matière de l’embase de fixation : Zamak
  • Vente par quantité indivisible : 1
  • Description des contacts : 1 F »
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <,= 2 x 1,5mm² avec embout conformément à EN 60947-1
    Borniers à vis-étrier : >,= 1 x 0,22 mm² sans embout conformément à EN 60947-1
  • Source lumineuse : LED protégée
  • Culot de lampe : Tout LED
  • Alimentation du bloc lumineux : Direct
  • Couleur de la source lumineuse : Blanc
  • [Us] tension d’alimentation : 24 V AC/DC, 50/60 Hz

«

• Complémentaires
  • Largeur hors tout CAO : 30 mm
  • Hauteur hors tout CAO : 47 mm
  • Description des bornes ISO n°1 : (13-14)NO
  • Poids : 0.064 kg
  • Utilisation des contacts : Standard
  • Ouverture positive : Sans ouverture positive
  • Course d’actionnement : 2.6 mm (état électrique modifié par F »)
    4.3 mm (course totale)
  • Force d’actionnement : 2,3 N (état électrique modifié par « F »)
  • Couple de fonctionnement : 0.05 N.m (état électrique modifié par « F »)
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • Matériau des contacts : Alliage d’argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN 60947-1
  • [Ie] courant assigné d’emploi : 0,125à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    0,25à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    0.1 Aà 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    0.27 Aà 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    0.55 Aà 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    1.2 Aà 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, AC-15, 0,125à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, AC-15, 4 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13, 0.2 Aà 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13, 0.5 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique IEC 60947-5-4 : Λ <, 10exp(-6)à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4
    Λ <, 10exp(-8)à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Type de signalisation : Fixe
  • Limites de la tension d’alimentation : 19.2…30 V DC
    21.6…26.4 V AC
  • Consommation électrique : 18 mA
  • Durée de vie : 100000 H à la tension nominale et à 25 ,°C
  • Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5

«

• Environnement
  • Traitement de protection : TH
  • Température ambiante pour le stockage : -40…70 °C
  • Température de fonctionnement : -40…70 °C
  • Classe de protection contre les chocs électriques : Classe I conformément à IEC 60536
  • Normes : EN/IEC 60947-5-4
    EN/IEC 60947-1
    CSA C22.2 No 14
    EN/IEC 60947-5-5
    EN/IEC 60947-5-1
    UL 508
    JIS C 4520
  • Certifications du produit : BV
    DNV
    CSA
    Listé UL
    RINA
    LROS (Lloyds register of shipping)
    GL
  • Tenue aux vibrations : 5 gn (f = 2…500 Hz) conformément à IEC 60068-2-6
  • Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
  • Tenue aux transitoires rapides : 2 kV conformément à IEC 61000-4-4
  • Tenue aux champs électromagnétiques rayonnés : 10 V/m conformément à IEC 61000-4-3
  • Tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) conformément à IEC 61000-2-6
    8 kV à l’air libre (dans les pièces d’isolation) conformément à IEC 61000-2-6
  • Émission électromagnétique : Classe ,B conformément à IEC 55011
• Garantie contractuelle
  • Période : 18 mois
