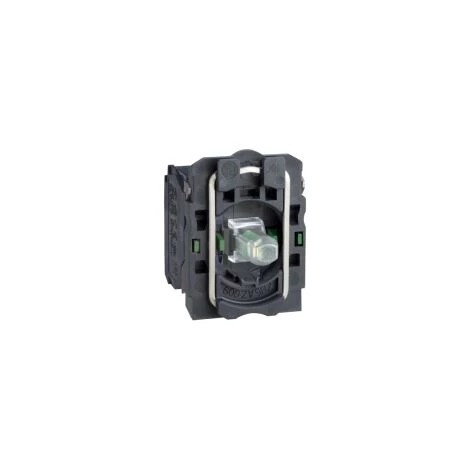

SCHNEIDER Harmony Corps De Bouton Lumineux – Ø22 – Vert LED Intégrée 2F – ZB5AW0B33

Caractéristiques

• Couleur: Vert
• Caractéristiques: Lumineux

• Principales
  • Gamme de produits : Harmony XB5
  • fonction produit : Assemblage corps/contact complet et bloc lumineux
  • nom de l’appareil : ZB5
  • matière de l’embase de fixation : Plastique
  • vente par quantité indivisible : 1
  • type de tête : Standard
  • description des contacts : 2 « F »
  • fonctionnement des contacts : À action dépendante
  • mode de raccordement : Borniers à vis-étrier : = 2 x 1,5mm² avec embout se conformer à EN 60947-1
    Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
  • source lumineuse : LED protégée
  • culot de lampe : Tout LED
  • alimentation du bloc lumineux : Direct
  • couleur de la source lumineuse : Vert

• Complémentaires
  • largeur hors tout CAO : 30 mm
  • hauteur hors tout CAO : 42 mm
  • profondeur hors tout CAO : 32 mm
  • description des bornes ISO n°1 : (13-14)NO
  • poids : 0,042 kg
  • utilisation des contacts : Standard
  • ouverture positive : Sans ouverture positive
  • course d’actionnement : 2,6 mm (état électrique modifié par « F »)
    4,3 mm (course totale)
  • force d’actionnement maxi : 2,3 N (état électrique modifié par « F »)
  • couple de fonctionnement : 0,05 N.m (état électrique modifié par « F »)
  • durée de vie mécanique : 5000000 cycle
  • couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
  • forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) se conformer à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
  • [Ie] courant assigné d’emploi maximal : 0,125 à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
    0,25 à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
    0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/CEI 60947-5-1 appendix C
    1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C
    1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C
    1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C
    1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C
  • fiabilité électrique : Λ 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
    Λ 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
  • type de signalisation : Fixe
  • [Us] tension d’alimentation : 24 V CA/CC, 50/60 Hz
  • limites de la tension d’alimentation : 19,2…30 V CC
    21,6…26,4 V AC
  • consommation électrique : 18 mA
  • durée de vie : 100000 H à la tension nominale et à 25 °C
  • tenue aux ondes de choc : 1 kV se conformer à IEC 61000-4-5

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement maximale : -40…70 °C
  • classe de protection contre les chocs électriques : Classe II se conformer à IEC 60536
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • certifications du produit : BV
    CSA
    DNV
    GL
    LROS (Lloyds register of shipping)
    RINA
    Listé UL
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) se conformer à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
  • tenue aux transitoires rapides : 2 kV se conformer à IEC 61000-4-4
  • tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à IEC 61000-4-3
  • tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à IEC 61000-2-6
    8 kV à l’air libre (dans les pièces d’isolation) se conformer à IEC 61000-2-6
  • émission électromagnétique : Classe B se conformer à IEC 55011
  • personnalisable : No
