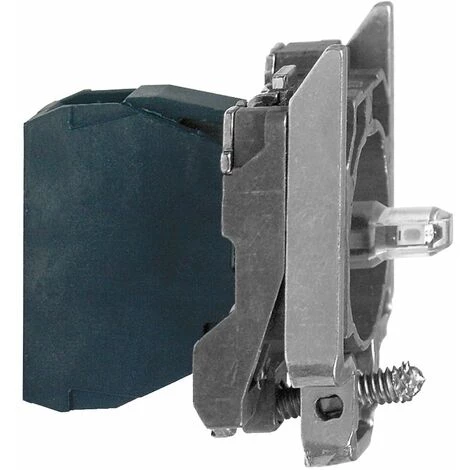

SCHNEIDER Harmony Corps De Voyant Orange – LED Intégrée – 230-240V – ZB4BVM5

Caractéristiques

• Tension: 240
• Couleur(s): Orange
• Largeur: 22

• Principales
  • gamme de produits : Harmony XB4
  • fonction produit : Bloc corps/lumineux complet
  • nom abrégé de l’appareil : ZB4
  • matière de l’embase de fixation : Zamak
  • vente par quantité indivisible : 1
  • mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout
    Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout
  • source lumineuse : LED protégée
  • culot de lampe : Tout LED
  • couleur de la source lumineuse : Orange
  • [Us] tension d’alimentation : 230…240 V AC, 50/60 Hz

• Complémentaires
  • largeur hors tout CAO : 30 mm
  • hauteur hors tout CAO : 47 mm
  • profondeur hors tout CAO : 37 mm
  • description des bornes ISO n°1 : (X1-X2)PL
  • poids : 0.054 kg
  • couple de serrage : 0.8…1.2 N.m conforme à EN 60947-1
  • forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conforme à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-1
  • type de signalisation : Fixe
  • limites de la tension d’alimentation : 195…264 V AC
  • consommation électrique : 14 mA
  • durée de vie : 100000 H à la tension nominale et à 25 °C
  • tenue aux ondes de choc : 1 kV conforme à IEC 61000-4-5

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • classe de protection contre les chocs électriques : Classe I conforme à IEC 60536
  • normes : UL 508
    JIS C 4520
    EN/IEC 60947-1
    CSA C22.2 No 14
    EN/IEC 60947-5-5
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
  • certifications du produit : DNV
    GL
    Listé UL
    RINA
    BV
    CSA
    LROS (Lloyds register of shipping)
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
  • tenue aux transitoires rapides : 2 kV conforme à IEC 61000-4-4
  • tenue aux champs électromagnétiques rayonnés : 10 V/m conforme à IEC 61000-4-3
  • tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) conformément à IEC 61000-2-6
    8 kV à l’air libre (dans les pièces d’isolation) conformément à IEC 61000-2-6
  • émission électromagnétique : Classe B conforme à IEC 55011
• Garantie contractuelle
  • Période : 18 mois
