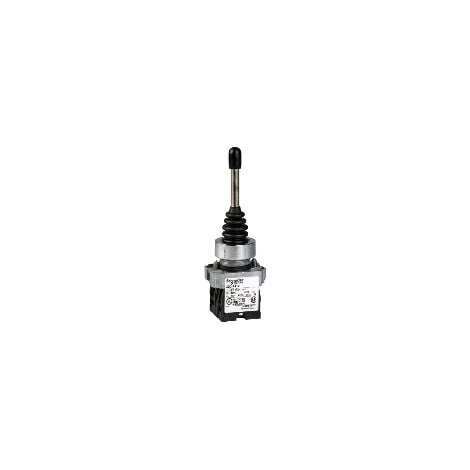

SCHNEIDER Harmony – Manipulateur 4 Directions – XD2PA24

Caractéristiques

• Type de produit: Eléments de protection
• Rappel: Collerette

• Principales
  • Gamme de produits : Harmony XD2
  • fonction produit : Manipulateur complet
  • nom de l’appareil : XD2
  • diamètre de fixation : 22 mm
  • matériau de la collerette : Métal plaqué chrome

• Complémentaires
  • [Ie] courant assigné d’emploi maximal : 0,125à 240 V AC-15, A300
    0,27 A à 250 V DC-13, Q300 se conformer à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) se conformer à UL 508
    600 V (niveau de pollution: 3) se conformer à CSA C22.2 No 14
    500 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
  • positions de l’unité de commande : Toutes les positions
  • cran par direction : 1
  • directive de l’opérateur : 4 directions
  • description des contacts : 1 « F » time delayed
  • protection contre les courts-circuits : 10 A gG (gl) Neozed cartouche fusible conformément à EN/IEC 60947-5-1
  • mode de raccordement : Borniers à vis-étrier captives – 2 x 1,5 mm² avec ou sans embout
    Borniers à vis-étrier captives – 1 x 0,5 mm² avec ou sans embout
    Borniers à vis-étrier captives – 1 x 2,5mm² avec ou sans embout
  • durée de vie électrique : 1000000 cycleà 230 V AC-15, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycleà 127 V AC-15, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycleà 24 V DC-13, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycleà 48 V DC-13, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycleà 120 V DC-13, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycleà 48 V AC-15, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • désignation code des contacts : A600-Q600
  • catégorie de surtension : Classe I se conformer à IEC 61140
  • durée de vie mécanique : 1000000 cycle
  • entraxe de fixation : 85 x 85 mm
  • retour : À position 0
  • hauteur : 146 mm
  • profondeur : 40 mm
  • poids : 0,145 kg

• Environnement
  • normes : EN/IEC 60947-5-1
  • certifications du produit : CSA
    LROS (Lloyds register of shipping)
    UL
  • traitement de protection : TC
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement maximale : -25…70 °C
  • tenue aux vibrations : 5 gn (f = 40…500 Hz) conformément à IEC 60068-2-6
  • tenue aux chocs mécaniques : 20 gn se conformer à IEC 60068-2-27
  • degré de protection IP : IP66 se conformer à IEC 60529
