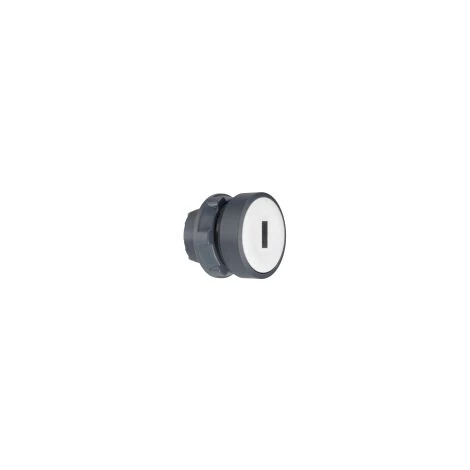

SCHNEIDER Harmony Tête De Bouton Poussoir Lumineux – Ø22 – Blanc – ZB5AW313

Caractéristiques

• Type de produit: Bouton-poussoir
• Diamètre: 22
• Fonctions: A rappel
• Rappel: Collerette
• Forme: Rond
• Matière: Plastique
• Couleur: Blanc
• Caractéristiques: Lumineux

• Principales
  • gamme de produits : Harmony XB5
  • fonction produit : Tête de bouton-poussoir lumineux
  • nom abrégé de l’appareil : ZB5
  • accessoires associés : DEL intégrale
  • matériau de la collerette : Plastique
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 1
  • forme de la tête de l’unité de signalisation : Rond
  • type d’unité de commande : Rappel à ressort
  • profil de l’unité de commande : Blanc noyé non marqué
  • info supplémentaire de l’unité de commande : Avec lentille normale

• Complémentaires
  • largeur hors tout CAO : 29 mm
  • hauteur hors tout CAO : 29 mm
  • profondeur hors tout CAO : 30 mm
  • poids : 0.017 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • durée de vie mécanique : 10000000 cycle
  • boite associée : XALD 1…5 trous
    XALK 2…5 trous
  • code de composition électrique : M1 pour <= 6 contacts using unique blocs en montage avant avec DEL intégrale
    M2 pour <= 6 contacts using simple et double blocs en montage avant avec DEL intégrale
    M10 pour <= 2 contacts using unique blocs en montage avant avec DEL intégrale
    M6 pour <= 2 contacts using unique blocs en montage avant avec DEL intégrale et transformateur
    MF1 pour <= 2 contacts using unique blocs en montage avant avec DEL intégrale
    MR1 pour <= 2 contacts using unique blocs en montage arrière avec DEL intégrale

• Environnement
  • traitement de protection : TC
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • catégorie de surtension : Classe II conforme à IEC 60536
  • classe de protection contre les chocs électriques : Classe II conforme à IEC 60536
  • degré de protection IP : IP69
    IP67
    IP66 conforme à IEC 60529
    IP69K
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK05 conforme à EN 50102
  • normes : UL 508
    EN/IEC 60947-1
    GB 14048.5
    EN/IEC 60947-5-4
    CSA C22.2 No 14
    EN/IEC 60947-5-1
    JIS C 4520
  • certifications du produit : LROS (Lloyds register of shipping)
    BV
    RINA
    DNV
    GL
    Listé UL
    CSA
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
• Garantie contractuelle
  • Période : 18 mois
