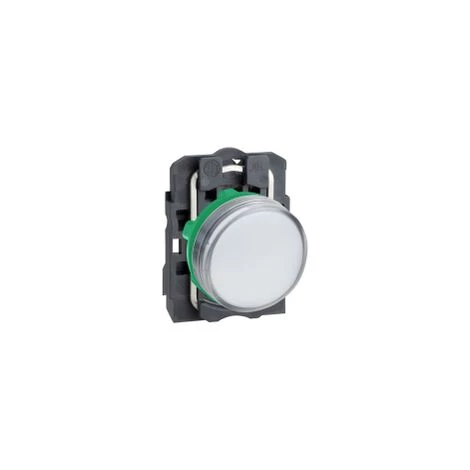

SCHNEIDER Harmony Voyant Rond Ø22 – IP66 – Blanc – LED Intégrée – 120V – XB5AVG1

Caractéristiques

• Type de produit: Voyant lumineux
• Forme: Rond
• Largeur: 30
• Hauteur: 42
• Couleur: Blanc

• Principales
  • Gamme de produits : Harmony XB5
  • fonction produit : Voyant complet
  • nom de l’appareil : XB5
  • matériau de la collerette : Plastique
  • matière de l’embase de fixation : Plastique
  • type de tête : Standard
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 1
  • forme de la tête de l’unité de signalisation : Rond
  • couleur de la capsule : Blanc
  • info supplémentaire de l’unité de commande : Avec lentille normale
  • source lumineuse : LED protégée
  • culot de lampe : Tout LED
  • couleur de la source lumineuse : Blanc
  • GCR BRIDGE : GCR_XB5AVG1
  • [Us] tension d’alimentation : 110…120 V AC, 50/60 Hz
  • présentation du produit : Produit complet

• Complémentaires
  • hauteur : 42 mm
  • largeur : 30 mm
  • profondeur : 54 mm
  • description des bornes ISO n°1 : (X1-X2)PL
  • poids : 0,038 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • mode de raccordement : Borniers à vis-étrier 1 x 0,22 à 2 x 2,5 mm² sans embout EN/IEC 60947-1
    Borniers à vis-étrier = 2 x 1,5mm² avec embout EN/IEC 60947-1
  • [Ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) se conformer à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN 60947-1
  • type de signalisation : Fixe
  • limites de la tension d’alimentation : 100…132 V AC
  • consommation électrique : 14 mA
  • durée de vie : 100000 H à la tension nominale et à 25 °C
  • tenue aux ondes de choc : 1 kV se conformer à IEC 61000-4-5

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement maximale : -40…70 °C
  • catégorie de surtension : Classe II se conformer à IEC 60536
  • degré de protection IP : IP69 se conformer à IEC 60529
    IP69K se conformer à ISO 20653
    IP66 se conformer à IEC 60529
    IP67 se conformer à IEC 60529
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK05 se conformer à IEC 50102
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • certifications du produit : CSA
    Listé UL
  • tenue aux vibrations : 5 gn (f = 12…500 Hz) se conformer à IEC 60068-2-6
  • tenue aux chocs mécaniques : 50 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
    30 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
  • tenue aux transitoires rapides : 2 kV se conformer à IEC 61000-4-4
  • tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à IEC 61000-4-3
  • compatibilité électromagnétique : Décharge électrostatique 8 kV à l’air libre (dans les pièces d’isolation) IEC 6100-4-11
    Décharge électrostatique 6 kV sur le contact (parties métalliques) IEC 6100-4-11
    Émission électromagnétique classe B IEC 55011
  • tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à IEC 6100-4-11
    8 kV à l’air libre (dans les pièces d’isolation) se conformer à IEC 6100-4-11
  • émission électromagnétique : Classe B se conformer à IEC 55011
