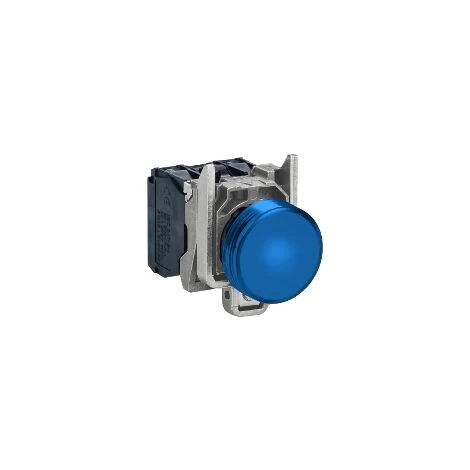

SCHNEIDER Harmony Voyant Rond Ø22 – IP66 – Bleu – LED Intégrée – 120V – XB4BVG6

Caractéristiques

• Type de produit: Voyant lumineux
• Tension: 120
• Forme: Rond
• Couleur: Bleu

• Principales
  • gamme de produits : Harmony XB4
  • fonction produit : Voyant complet
  • nom abrégé de l’appareil : XB4
  • matériau de la collerette : Métal plaqué chrome
  • matière de l’embase de fixation : Zamak
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 1
  • forme de la tête de l’unité de signalisation : Rond
  • couleur de la capsule : Bleu
  • info supplémentaire de l’unité de commande : Avec lentille normale
  • source lumineuse : LED protégée
  • culot de lampe : Tout LED
  • couleur de la source lumineuse : Bleu
  • [Us] tension d’alimentation : 110 à 120 V AC, 50/60 Hz

• Complémentaires
  • hauteur : 47 mm
  • largeur : 30 mm
  • profondeur : 54 mm
  • description des bornes ISO n°1 : (X1-X2)PL
  • poids : 0,08 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
    Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conforme à EN/IEC 60947-1
  • [Ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conforme à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à EN 60947-1
  • type de signalisation : Fixe
  • limites de la tension d’alimentation : 100…132 V AC
  • consommation électrique : 14 mA
  • durée de vie : 100000 H à la tension nominale et à 25 °C
  • tenue aux ondes de choc : 1 kV conforme à IEC 61000-4-5

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • classe de protection contre les chocs électriques : Classe I conforme à IEC 60536
  • degré de protection IP : IP69
    IP67
    IP66 conforme à IEC 60529
    IP69K
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK06 conforme à IEC 50102
  • normes : EN/IEC 60947-5-4
    JIS C 4520
    CSA C22.2 No 14
    EN/IEC 60947-5-5
    UL 508
    EN/IEC 60947-1
    EN/IEC 60947-5-1
  • certifications du produit : Listé UL
    CSA
  • tenue aux vibrations : 5 gn (f = 12…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
  • tenue aux transitoires rapides : 2 kV conforme à IEC 61000-4-4
  • tenue aux champs électromagnétiques rayonnés : 10 V/m conforme à IEC 61000-4-3
  • tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) conforme à IEC 6100-4-11
    8 kV à l’air libre (dans les pièces d’isolation) conforme à IEC 6100-4-11
  • émission électromagnétique : Classe B conforme à IEC 55011
• Garantie contractuelle
  • Période : 18 mois
