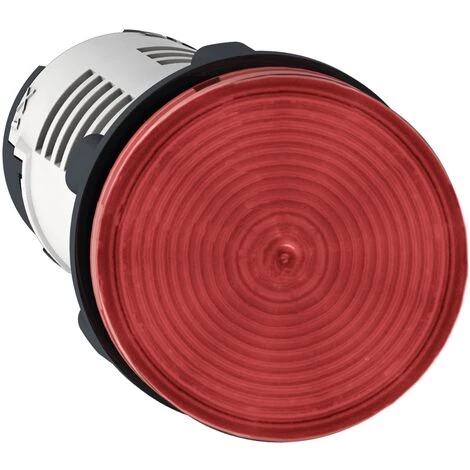

SCHNEIDER Harmony Voyant Rond – Ø22 – Rouge – LED Intégrée – 24V – XB7EV04BP

Caractéristiques

• Type de produit: LED
• Tension: 24

• Principales
  • gamme de produits : Harmony XB7
  • fonction produit : Voyant monolithique
  • nom abrégé de l’appareil : XB7
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 10
  • forme de la tête de l’unité de signalisation : Rond
  • couleur de la capsule : Rouge
  • source lumineuse : LED
  • culot de lampe : Tout LED
  • [Us] tension d’alimentation : 24 V AC/DC, 50/60 Hz

• Complémentaires
  • hauteur : 29 mm
  • largeur : 29 mm
  • profondeur : 54 mm
  • description des bornes ISO n°1 : (X1-X2)PL
  • poids : 0.02 kg
  • montage de l’appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conforme à EN/IEC 60947-5-1
  • entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1…6 mm
    >= 30 x 40 mm sur support, plastique, épaisseur: 2…6 mm
  • mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
  • mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
    Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conforme à EN/IEC 60947-1
  • couple de serrage : 0.8…1.2 N.m conforme à EN 60947-1
  • forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis
    Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • [Ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conforme à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-1
  • type de signalisation : Fixe
  • limites de la tension d’alimentation : 19.2…30 V CC
    21.6…26.4 V AC
  • consommation électrique : 20…27 mA
  • durée de vie : 70000 H à la tension nominale et à 25 °C

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -25…70 °C
  • catégorie de surtension : Classe II conforme à IEC 60536
  • degré de protection IP : IP20 (face arrière) conforme à IEC 60529
    IP65 (face avant) conforme à IEC 60529
  • tenue à l’environnement NEMA : NEMA 4 conforme à UL 50 E
    NEMA 12 conforme à UL 50 E
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
  • compatibilité électromagnétique : Émission de champ de perturbation, classe B conforme à EN 55011
• Garantie contractuelle
  • Période : 18 mois
