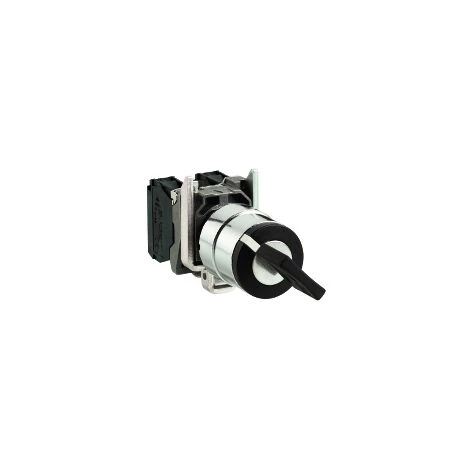

SCHNEIDER Harmony XB4 – Bouton à Clé 455 – Ø22 – 3 Pos Fix – Retr GCD – 2F – Vis – XB4BG03

Caractéristiques

• Type de produit: Commande rotative
• Nombre de bouton(s): 4
• Nombre de positions: 3
• Rappel: Collerette
• Couleur: Noir
• Caractéristiques: A clé

• Principales
  • Gamme de produits : Harmony XB4
  • fonction produit : Commutateur
  • nom de l’appareil : XB4
  • matériau de la collerette : Métal plaqué chrome
  • matière de l’embase de fixation : Zamak
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 1
  • type de tête : Standard
  • forme de la tête de l’unité de signalisation : Rond
  • type d’unité de commande : Position maintenue
  • profil de l’unité de commande : Noir bouton-tournant à clé
  • positions de l’unité de commande : 3 positions de +/- 45°
  • description des contacts : 2 « F »
  • fonctionnement des contacts : À action dépendante
  • mode de raccordement : Borniers à vis-étrier : = 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
    Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1

• Complémentaires
  • hauteur : 47 mm
  • largeur : 30 mm
  • profondeur : 86 mm
  • description des bornes ISO n°1 : (13-14)NO
    (23-24)NO
  • poids : 0,127 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • type de serrure à clé : Ronis 455
  • position de retrait de la clé : Dans toutes les positions
  • utilisation des contacts : Contacts standards
  • ouverture positive : Sans ouverture positive
  • valeur du couple maximum : 0,14 N.m (état électrique modifié par « F »)
  • durée de vie mécanique : 1000000 cycle
  • couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
  • forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) se conformer à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
  • [Ie] courant assigné d’emploi maximal : 0,125 à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
    0,25 à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
    0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN 60947-5-1 appendix C
    1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN 60947-5-1 appendix C
    1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN 60947-5-1 appendix C
    1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN 60947-5-1 appendix C
    1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN 60947-5-1 appendix C
  • fiabilité électrique : Λ 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
    Λ 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
  • présentation du produit : Produit complet

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement maximale : -40…70 °C
  • catégorie de surtension : Classe I se conformer à IEC 60536
  • degré de protection IP : IP69
    IP67
    IP66 se conformer à IEC 60529
    IP69K
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK06 ( ) se conformer à IEC 50102
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    EN/IEC 60947-5-5
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • certifications du produit : BV
    CSA
    DNV
    GL
    LROS (Lloyds register of shipping)
    RINA
    UL
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) se conformer à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
