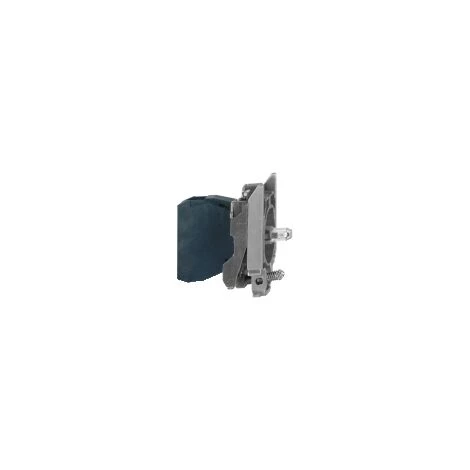

SCHNEIDER Harmony XB4 – Corps Voyant LED – Blanc – 24 à 120VACDC – ZB4BVBG1

Caractéristiques

• Type de produit: Eléments de protection
• Diamètre: 4
• Rappel: Plat
• Couleur: Blanc
• Caractéristiques: Lumineux

• Principales
  • gamme de produits : Harmony XB4
  • fonction produit : Bloc corps/lumineux complet
  • nom abrégé de l’appareil : ZB4
  • matière de l’embase de fixation : Zamak
  • vente par quantité indivisible : 1
  • mode de raccordement : Borniers à vis-étrier : = 2 x 1,5mm² avec embout
    Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout
  • source lumineuse : LED protégée
  • culot de lampe : Tout LED
  • couleur de la source lumineuse : Blanc
  • [Us] tension d’alimentation : 24…120 V CA/CC, 50/60 Hz

• Complémentaires
  • largeur hors tout CAO : 30 mm
  • hauteur hors tout CAO : 47 mm
  • profondeur hors tout CAO : 37 mm
  • description des bornes ISO n°1 : (X1-X2)PL
  • poids : 0,054 kg
  • couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
  • forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) se conformer à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
  • type de signalisation : Fixe
  • limites de la tension d’alimentation : 19,2…132 V CC
    21,6…132 V AC
  • durée de vie : 100000 H à la tension nominale et à 25 °C
  • tenue aux ondes de choc : 1 kV se conformer à IEC 61000-4-5

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • classe de protection contre les chocs électriques : Classe I se conformer à IEC 60536
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    EN/IEC 60947-5-5
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • certifications du produit : BV
    CSA
    DNV
    GL
    LROS (Lloyds register of shipping)
    RINA
    Listé UL
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) se conformer à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
  • tenue aux transitoires rapides : 2 kV se conformer à IEC 61000-4-4
  • tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à IEC 61000-4-3
  • tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à IEC 61000-2-6
    8 kV à l’air libre (dans les pièces d’isolation) se conformer à IEC 61000-2-6
  • émission électromagnétique : Classe B se conformer à IEC 55011
