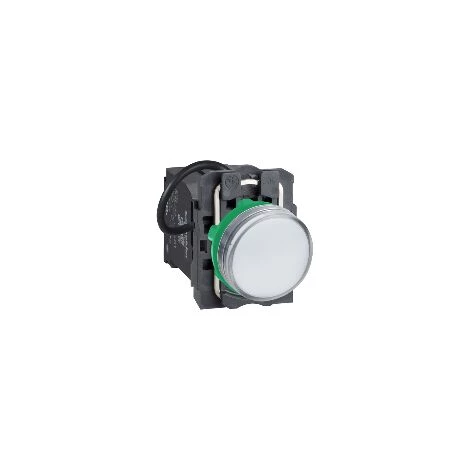

SCHNEIDER Harmony XB5 – Voyant Lumineux DEL – Ø22 – Blanc – Alim Transfo 400V – Vis étrier – XB5AV5B1

Caractéristiques

• Type de produit: Voyant lumineux
• Tension: 10
• Forme: Rond
• Couleur: Blanc

• Principales
  • Gamme de produits : Harmony XB5
  • fonction produit : Voyant lumineux
  • nom de l’appareil : XB5
  • matériau de la collerette : Plastique
  • matière de l’embase de fixation : Plastique
  • type de tête : Standard
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 1
  • forme de la tête de l’unité de signalisation : Rond
  • couleur de la capsule : Blanc
  • info supplémentaire de l’unité de commande : Avec lentille normale
  • source lumineuse : LED protégée
  • culot de lampe : Tout LED
  • couleur de la source lumineuse : Blanc
  • [Us] tension d’alimentation : 400 V AC, 50 Hz
  • présentation du produit : Produit complet

• Complémentaires
  • largeur hors tout CAO : 40 mm
  • hauteur hors tout CAO : 45 mm
  • profondeur hors tout CAO : 101 mm
  • poids : 0,133 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • mode de raccordement : Borniers à vis-étrier : = 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1
  • type de signalisation : Fixe
  • limites de la tension d’alimentation : 407…423 V AC
  • durée de vie : 100000 H à la tension nominale et à 25 °C
  • tenue aux ondes de choc : 1 kV se conformer à IEC 61000-4-5

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement maximale : -40…70 °C
  • classe de protection contre les chocs électriques : Classe II se conformer à IEC 60536
  • degré de protection IP : IP69 se conformer à IEC 60529
    IP69K se conformer à ISO 20653
    IP66 se conformer à IEC 60529
    IP67 se conformer à IEC 60529
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK05 se conformer à IEC 50102
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • certifications du produit : CSA
    Listé UL
  • tenue aux vibrations : 2 gn (f = 12…500 Hz) se conformer à IEC 60068-2-6
  • tenue aux chocs mécaniques : 15 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
  • tenue aux transitoires rapides : 2 kV se conformer à IEC 61000-4-4
  • tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à IEC 61000-4-3
  • tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à IEC 6100-4-11
    8 kV à l’air libre (dans les pièces d’isolation) se conformer à IEC 6100-4-11
  • émission électromagnétique : Classe B se conformer à IEC 55011
