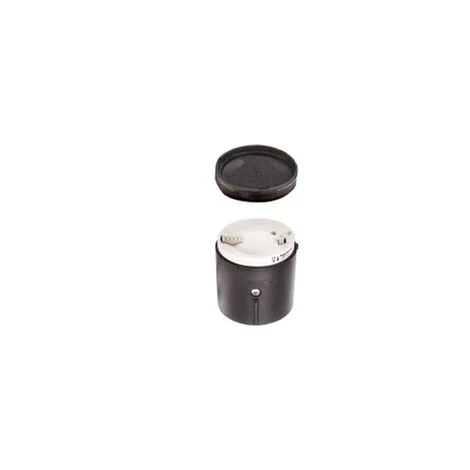

SCHNEIDER Harmony XVB – Embase + Couvercle Ø70 – ASInterface – XVBC21A

Caractéristiques

• Certification environnementale: NF CES

• Principales
  • gamme de produits : Harmony XVB Universal
  • fonction produit : Unité de base avec couvercle
  • nom de composant : XVBC

• Complémentaires
  • compatibilité de gamme : Système câblage AS-Interface
  • matière : Polyamide renforcé avec des fibres de verre sur unité de base
    Polycarbonate sur unité de couvercle
  • diamètre de fixation : 70 mm
  • [Us] tension d’alimentation : 19.2…30 V for external application
    24…31.6 V for AS-Interface line application
  • consommation électrique : 30 mA (sans charge)
    250 mA (sous-charge) via ligne AS-Interface
    30 mA (sous-charge) externe
  • profil AS-i : S.7.F
  • raccordement électrique : 1 connecteur M12 pour ligne AS-Interface
  • entrée de câble : Entrée latérale
  • variante de construction : Montage du client, jusqu’à 5 unités
  • [Ui] tension assignée d’isolement : 250 V conforme à IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à IEC 60947-1
  • description des bornes ISO n°1 : (COM-3)PW
    (COM-1)PW
    (GND)GROUND
    (COM-5)PW
    (COM-4)PW
    (COM-2)PW
  • poids : 0.19 kg

• Environnement
  • certifications du produit : CSA
    AS-Interface No 25701
  • normes : EN/IEC 60947-5-1
  • traitement de protection : TC
  • température ambiante pour le stockage : -20…70 °C
  • température de fonctionnement : -10…50 °C
  • tenue aux chocs mécaniques : 25 gn conforme à IEC 60068-2-27
  • tenue aux vibrations : 5 gn conforme à IEC 60068-2-6
  • catégorie de surtension : Classe I conforme à IEC 60536
  • degré de protection IP : IP65 conforme à IEC 60529
    IP65 conforme à NF C 20-010
  • tenue à l’environnement NEMA : NEMA 4X intérieur conforme à UL 508
• Garantie contractuelle
  • Période : 18 mois
