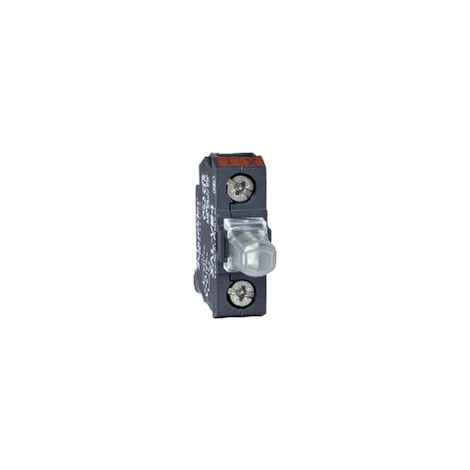

SCHNEIDER Harmony ZALV – Bloc Lumineux Pour Boîte à Boutons – Jaune – LED Intégrée 24V

Caractéristiques

• Affichage: Digital
• Tension assignée d’emploi: 24

• Principales
  • Gamme de produits : Harmony XAL
  • Fonction produit : Bloc lumineux
  • Nom de l’appareil : ZALV
  • Destination du produit : Pour unités de commande et signalisation XB5 Ø 22 mm
  • Montage du bloc : Montage arrière
  • Vente par quantité indivisible : 5
  • Couleur de la source lumineuse : Jaune
  • [Us] tension d’alimentation : 24 V CA/CC

• Complémentaires
  • Variante de construction : Pour montage par le client
  • Poids du produit : 0,015 kg
  • Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
    Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
  • couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
  • Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
    Transversal compatible avec pozidriv N°1 tournevis
    Perforé compatible avec plat Ø 4 mm tournevis
    Perforé compatible avec plat Ø 5,5 mm tournevis
  • [Ui] tension d’isolement : 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : EN/IEC 60947-1 4 kV
  • Type de signalisation : Fixe
  • Source lumineuse : DEL intégrée et protégée
  • Limites de la tension d’alimentation : 19,2…30 V CC
    21,6…26,4 V CA
  • Consommation électrique : 18 mA
  • Durée de vie : 100000 H à la tension nominale et à 25 °C
  • Tenue aux ondes de choc : 1 kV se conformer à IEC 61000-5-1
  • Alimentation du bloc lumineux : Direct
  • Culot de lampe : Tout LED
  • Code de composition électrique : MR1
    PR1
  • Code de compatibilité : ZALV

• Environnement
  • Traitement de protection : TH
  • Température ambiante de stockage : -40…70 °C
  • Température de fonctionnement : -40…70 °C
  • Degré de protection IP : IP20 se conformer à CEI 60529
  • Normes : UL 508
    EN/IEC 60947-5-4
    EN/IEC 60947-5-1
    EN/IEC 60947-5-5
    CSA C22.2 No 14
    JIS C8201-5-1
    EN/IEC 60947-1
    JIS C8201-1
  • Certifications du produit : CSA
    Listé UL
  • Tenue aux vibrations : 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6
  • Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à EN/IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à EN/IEC 60068-2-27
  • Tenue aux transitoires rapides : 2 kV se conformer à CEI 61000-4-4
  • Tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à CEI 61000-4-3
  • Tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-11
    8 kV à l’air libre (dans les pièces d’isolation) se conformer à CEI 6100-4-11
  • émission électromagnétique : Classe B se conformer à IEC 55011
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : X
  • Profil environnemental :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
