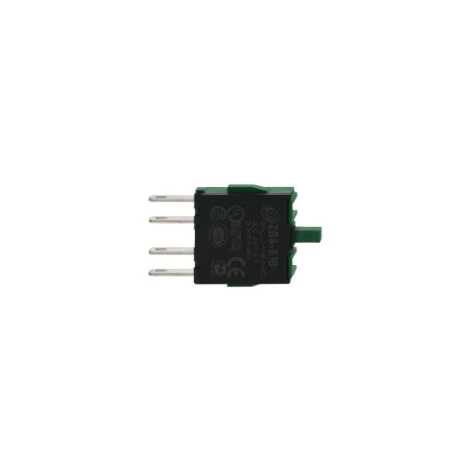

SCHNEIDER Harmony ZB6 – Bloc Contact Pour Bouton – Ø16mm – 1F – Alliage D’argent – ZB6E1B

• Principales
  • gamme de produits : Harmony XB6
  • fonction produit : Bloc de contacts
  • nom abrégé de l’appareil : ZB6
  • vente par quantité indivisible : 10
  • description des contacts : 1 F »
  • fonctionnement des contacts : À action dépendante
  • type du bloc de contact : Unique
  • mode de raccordement : Connecteur Faston
  • matériau des contacts : Alliage d’argent (Ag/Ni)

«

• Complémentaires
  • description des bornes ISO n°1 : (3-4)NO
  • poids : 0.004 kg
  • ouverture positive : Avec ouverture positive conforme à EN/CEI 60947-5-1 appendix K
  • course d’actionnement : 2 mm (état électrique modifié par F »)
    3.5 mm (course totale)
  • force d’actionnement : 1.6 N (état électrique modifié par  »F »)
  • durée de vie mécanique : 5000000 cycle
  • protection contre les courts-circuits : 6 A cartouche fusible type gG
  • [Ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conforme à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à EN/IEC 60947-1
  • [Ie] courant assigné d’emploi : 0,125à 120 V, AC-15, B300
    1.5 Aà 240 V, AC-15, B300
    0.1 Aà 250 V, DC-13, R300
    0.22 Aà 125 V, DC-13, R300
  • durée de vie électrique : 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  • fiabilité électrique IEC 60947-5-4 : Λ = 10exp(-8)à 5 V, 1 mA avec niveau de confiance de 90% conformément à EN/IEC 60947-5-4

«

• Environnement
  • traitement de protection : TC
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -25…70 °C
  • degré de protection IP : IP65 conforme à IEC 60529
  • normes : JIS C 4520
    CSA C22.2 No 14
    JIS C 852
    UL 508
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    EN/IEC 60947-1
  • certifications du produit : UL
    CCC
    CSA
    GOST
  • tenue aux vibrations : +/- 3 mm (f = 2…500 Hz) conforme à IEC 60068-2-6
    5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
• Garantie contractuelle
  • Période : 18 mois
