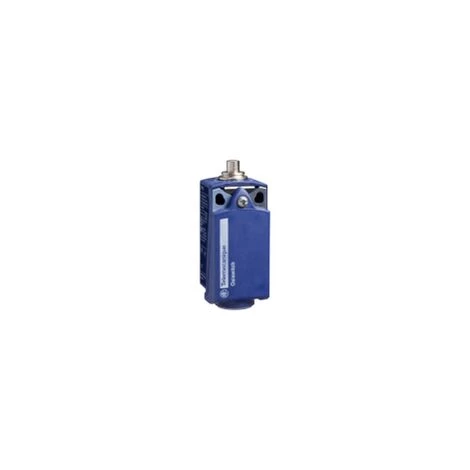

SCHNEIDER Interrupteur De Position XCKP Poussoir Acier 1 O Plus 1 F – XCKP2110P16

Caractéristiques

• Largeur: 3.1
• Hauteur: 6.5
• Certification environnementale: NF CES

• Principales
  • gamme de produits : OsiSense XC
  • nom de gamme : Format standard
  • fonction produit : Commutateur de fin de course
  • nom abrégé de l’appareil : XCKP
  • forme du capteur : Forme compact B conforme à CENELEC EN 50047
  • type de carter : Fixe
  • type de tête : Tête de piston
  • matière : Plastique
  • matière du corps : Plastique
  • matière de la tête : Zamak
  • mode de fixation : Par le corps
  • mouvement tête de commande : Linéaire
  • type d’unité de commande : Poussoir à rappel métal
  • type d’approche : Approche verticale 1 direction
  • nombre de pôles : 2
  • description des contacts : 1 O » + 1 « F »
  • fonctionnement des contacts : À action brusque

«

• Complémentaires
  • mouvement d’attaque : Sur embout
  • raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²
  • entrée de câble : 1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 4…8 mm
  • forme d’isolation entre contacts : Zb
  • ouverture positive : Avec
  • force minimale pour ouverture positive : 45 N
  • effort minimal d’actionnement : 15 N
  • vitesse d’attaque minimale : 0.01 m/min
  • vitesse d’attaque maximale : 0,5 m/s
  • précision de répétition : 0,1 mm sur les points d’enclenchement avec 1 million de cycles d’opération
  • désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conforme à EN/IEC 60947-5-1 appendix A
    Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conforme à EN/IEC 60947-5-1 appendix A
  • [Ui] tension assignée d’isolement : 300 V conforme à CSA C22.2 No 14
    500 V niveau de pollution 3 conforme à IEC 60947-1
    300 V conforme à UL 508
  • résistance entre bornes : <= 25 MΩ conforme à IEC 60255-7 catégorie 3
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60664
    6 kV conforme à IEC 60947-1
  • protection contre les courts-circuits : 10 A par gG cartouche fusible
  • durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
    5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
    5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
  • durée de vie mécanique : 15000000 cycle
  • largeur : 31 mm
  • hauteur : 65 mm
  • profondeur : 30 mm
  • poids : 0.09 kg
  • description des bornes ISO n°1 : (21-22)NC
    (13-14)NO

• Environnement
  • tenue aux chocs mécaniques : 50 gn (durée = 11 ms) conforme à IEC 60068-2-27
  • tenue aux vibrations : 25 gn (f = 10…500 Hz) conforme à IEC 60068-2-6
  • degré de protection IP : IP66 conforme à IEC 60529
    IP67 conforme à IEC 60529
  • Tenue aux chocs IK : IK04 conforme à EN 50102
  • classe de protection contre les chocs électriques : Classe II conforme à IEC 61140
    Classe II conforme à NF C 20-030
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -40…70 °C
  • traitement de protection : TC
  • certifications du produit : UL
    CSA
    CCC
  • normes : CSA C22.2 No 14
    UL 508
    EN 60204-1
    IEC 60947-5-1
    IEC 60204-1
    EN 60947-5-1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 1002 – Déclaration de conformité Schneider Electric
  • REACh :
• Garantie contractuelle
  • Période : 18 mois
