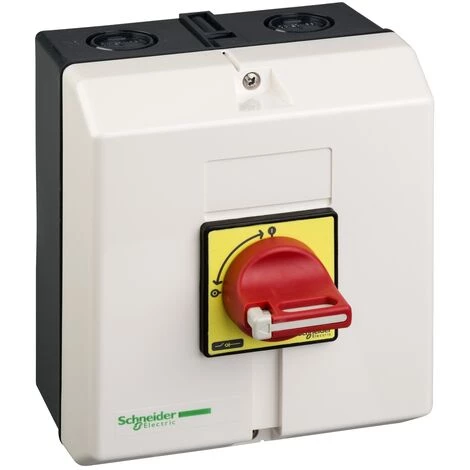

SCHNEIDER Interrupteur-sectionneur En Coffret Vario VCF – 3P – 50A – VCF3GE

Caractéristiques

• Type de produit: Coffret
• Description des pôles: 3P (tripolaire)
• Courant assigné d’emploi: 50

• Principales
  • Gamme : TeSys
  • Nom du produit : TeSys VARIO
  • Nom abrégé de l’appareil : VCF
  • Fonction produit : Interrupteur-sectionneur d’arrêt d’urgence
  • Niveau de performance : Hautes performances
  • Description des pôles : 3P
  • Type de commande : Poignée rotative
  • Couleur de poignée : RED
  • Couleur du plastron de la commande : Jaune
  • Cadenas de poignée rotative : 1 à 3 cadenas avec 4…8 mm

• Complémentaires
  • Marquage : 0 – 1
  • [Ue] tension assignée d’emploi : 690 V AC
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ithe] courant thermique d’emploi sous enveloppe : 50 A
  • [Ie] courant assigné d’emploi : 41.5 A AC-23A 400 V
  • Puissance assignée d’emploi en W : 18.5 kWà 400 V AC-3
    22 kWà 400 V AC-23
  • Classe de service intermittent : 30
  • Pouvoir de fermeture : 630 Aà 400 V AC-21A
    630 Aà 400 V AC-22A
    630 Aà 400 V AC-23A
  • [Icm] pouvoir assigné de fermeture en court-circuit : 2.1 kAà 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 756 Aà 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kAà 400 V – fusible associé 63 A aM
    10 kAà 400 V – fusible associé 63 A gG
  • Pouvoir de coupure : 500 Aà 400 V (AC-21A)
    500 Aà 400 V (AC-22A)
    500 Aà 400 V (AC-23A)
  • Durée de vie mécanique : 30000 cycle
  • Durée de vie électrique : 30000 cycle DC-1 à 5
    30000 cycle AC-21
  • Caractéristique d’environnement : Standard
  • Aptitude au sectionnement : Oui
  • Mode de raccordement : Télécommande : connecteur câble 25 mm² – rigidité du câble: rigide –
    Télécommande : connecteur câble 16 mm² – rigidité du câble: souple – avec embout extrémité de câble
  • Couple de serrage : Télécommande : 4 N.m – sur connecteur
  • Tenue au feu : 960 °C conformément à IEC 60595-2-1
  • Dimension de base : 60 x 60 mm
  • Hauteur : 170 mm
  • Largeur : 150 mm
  • Profondeur : 152 mm
  • Poids : 0.93 kg

• Environnement
  • Normes : IEC 60947-4-1
    IEC 60204
  • Traitement de protection : TC
  • Degré de protection IP : IP65 conformément à IEC 60529
  • Robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • Température de fonctionnement : -20…50 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme  ,- depuis , 0738  ,- , Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
