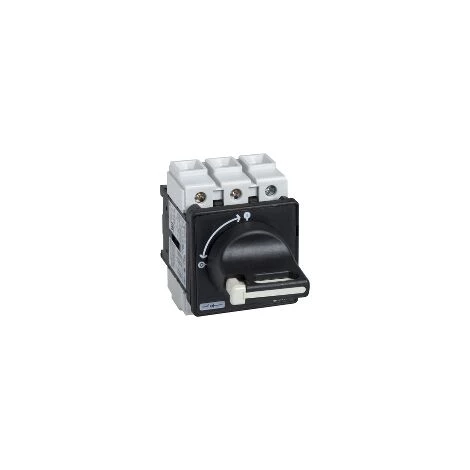

SCHNEIDER Interrupteur-sectionneur VBF – 3P – 690 V 63 A – Poignée Noire Cadenassable – VBF3

Caractéristiques

• Type de produit: Disjoncteur
• Type de connexion: A vis
• Largeur: 60
• Hauteur: 83

• Principales
  • gamme : TeSys
  • nom du produit : TeSys VARIO
  • nom abrégé de l’appareil : VBF
  • fonction de l’appareil : Maintenance préventive
  • fonction produit : Interrupteur-sectionneur
  • niveau de performance : Hautes performances
  • description des pôles : 3P
  • description des contacts : 3F
  • type de réseau : CC
    CA
  • type de commande : Poignée rotative
  • style de montage de la commande rotative : Directe
  • couleur de poignée : Noir
  • couleur du plastron de la commande : Noir
  • aptitude au sectionnement : Oui

• Complémentaires
  • cadenas de poignée rotative : 1 à 3 cadenas 4…8 mm
  • marquage : 0 – 1
  • support de montage : Poignée monté sur porte
    Interrupteur monté sur porte
  • mode de fixation : Avec 4 vis pour poignée
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 63 A
  • [Ithe] courant thermique d’emploi sous enveloppe : 50 A
  • [Ie] courant assigné d’emploi : 41.5 A (AC-23)à 400 V
  • puissance assignée d’emploi en W : 11 kW à 230…240 V (AC-3)
    22 kW à 500 V (AC-3)
    22 kW à 690 V (AC-23A)
    30 kW à 500 V (AC-23A)
    18.5 kW à 400…415 V (AC-3)
    18.5 kW à 690 V (AC-3)
    15 kW à 230…240 V (AC-23A)
    22 kW à 400…415 V (AC-23A)
  • classe de service intermittent : 30
  • pouvoir de fermeture : 630 A à 400 V (AC-21A)
    630 A à 400 V (AC-22A)
    630 A à 400 V (AC-23A)
  • [Icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 756 Aà 400 V pendant 1 s
  • courant nominal de court-circuit conditionnel : 10 kA à 400 V – fusible associé 63 A aM
    10 kA à 400 V – fusible associé 63 A gG
  • pouvoir de coupure : 500 A à 400 V AC-21A
    500 A à 400 V AC-22A
    500 A à 400 V AC-23A
  • composition de l’appareil : Poignée
    Commutateur
  • durée de vie mécanique : 30000 cycle
  • durée de vie électrique : 30000 cycle DC-1 à 5
    30000 cycle AC-21
  • mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 16 mm² – rigidité du câble: souple – avec embout
    Circuit de puissance : borniers à vis-étrier câble 25 mm² – rigidité du câble: rigide
  • couple de serrage : Circuit de puissance : 4 N.m – sur borniers à vis-étrier
  • dimension de base : 60 x 60 mm
  • hauteur : 83 mm
  • largeur : 60 mm
  • poids : 0.56 kg

• Environnement
  • normes : IEC 60947-3
  • certifications du produit : CSA
    UL
    GL
    CCC
  • traitement de protection : TC
  • degré de protection IP : IP65
    IP20 conforme à IEC 60529
  • robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • température de fonctionnement : -20…50 °C
  • tenue au feu : 960 °C conforme à IEC 60695-2-1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0733 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
