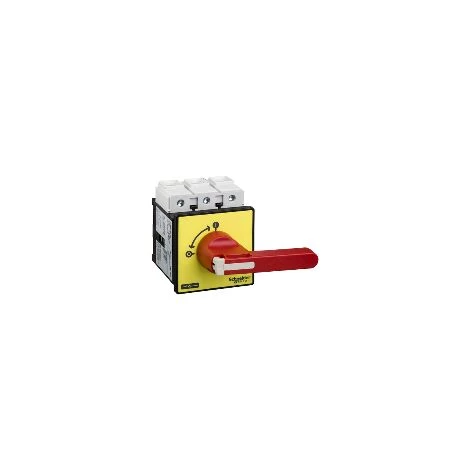

SCHNEIDER Interrupteur-sectionneur VCF – 3P – 690 V 125 A – Crosse Rouge Cadenassable – VCF5

Caractéristiques

• Type de produit: Disjoncteur
• Pouvoir de coupure: 1
• Type de connexion: A vis
• Largeur: 90

• Principales
  • gamme : TeSys
  • nom du produit : TeSys VARIO
  • nom abrégé de l’appareil : VCF
  • fonction produit : Interrupteur-sectionneur d’arrêt d’urgence
  • niveau de performance : Hautes performances
  • description des pôles : 3P
  • description des contacts : 3F
  • type de réseau : CA
    CC
  • type de commande : Poignée rotative
  • style de montage de la commande rotative : Directe
  • couleur de poignée : RED
  • couleur du plastron de la commande : Jaune
  • aptitude au sectionnement : Oui

• Complémentaires
  • cadenas de poignée rotative : 1 à 3 cadenas 4…8 mm
  • marquage : 0 – 1
  • support de montage : Poignée monté sur porte
    Interrupteur monté sur porte
  • mode de fixation : Avec 4 vis pour poignée
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 125 A
  • [Ithe] courant thermique d’emploi sous enveloppe : 100 A
  • [Ie] courant assigné d’emploi : 68.5 A (AC-23)à 400 V
  • puissance assignée d’emploi en W : 22 kW à 230…240 V (AC-3)
    30 kW à 400…415 V (AC-3)
    30 kW à 690 V (AC-3)
    37 kW à 500 V (AC-3)
    37 kW à 690 V (AC-23A)
    45 kW à 500 V (AC-23A)
    22 kW à 230…240 V (AC-23A)
    37 kW à 400…415 V (AC-23A)
  • classe de service intermittent : 30
  • pouvoir de fermeture : 1250 A à 400 V (AC-21A)
    1250 A à 400 V (AC-22A)
    1250 A à 400 V (AC-23A)
  • [Icm] pouvoir assigné de fermeture en court-circuit : 2.8 kA à 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 1500 Aà 400 V pendant 1 s
  • courant nominal de court-circuit conditionnel : 10 kA à 400 V – fusible associé 125 A aM
    10 kA à 400 V – fusible associé 125 A gG
  • pouvoir de coupure : 1000 A à 400 V AC-21A
    1000 A à 400 V AC-22A
    1000 A à 400 V AC-23A
  • composition de l’appareil : Commutateur
    Poignée
  • durée de vie mécanique : 30000 cycle
  • durée de vie électrique : 30000 cycle DC-1 à 5
    30000 cycle AC-21
  • mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 70 mm² – rigidité du câble: souple – avec embout
    Circuit de puissance : borniers à vis-étrier câble 95 mm² – rigidité du câble: rigide
  • couple de serrage : Circuit de puissance : 22.6 N.m – sur borniers à vis-étrier
  • dimension de base : 90 x 90 mm
  • hauteur : 125 mm
  • largeur : 90 mm
  • poids : 1.2 kg

• Environnement
  • normes : IEC 60947-3
  • certifications du produit : CCC
    GL
    UL
    CSA
  • traitement de protection : TC
  • degré de protection IP : IP65
    IP20 conforme à IEC 60529
  • robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • température de fonctionnement : -20…50 °C
  • tenue au feu : 960 °C conforme à IEC 60695-2-1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0738 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
