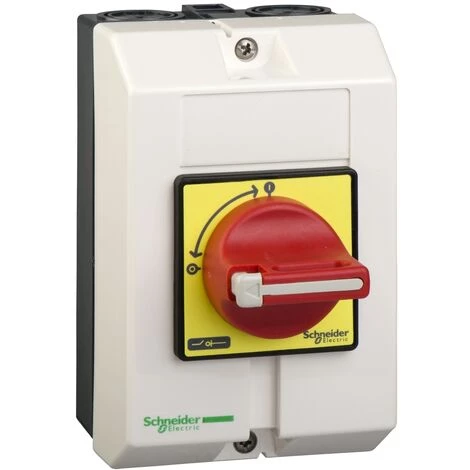

SCHNEIDER Interrupteursectionneur En Coffret Vario VCF 3P 32 A – VCF2GE

Caractéristiques

• Type de produit: Coffret
• Description des pôles: 3P (tripolaire)
• Courant assigné d’emploi: 29
• Longueur: 6
• Largeur: 6
• Hauteur: 14.6
• Fréquence: 150
• Courant circuit de commande: Courant alternatif

• Principales
  • gamme : TeSys
  • nom du produit : TeSys VARIO
  • nom abrégé de l’appareil : VCF
  • fonction produit : Interrupteur-sectionneur d’arrêt d’urgence
  • niveau de performance : Hautes performances
  • description des pôles : 3P
  • type de commande : Poignée rotative
  • couleur de poignée : RED
  • couleur du plastron de la commande : Jaune
  • cadenas de poignée rotative : 1 à 3 cadenas avec 4…8 mm

• Complémentaires
  • marquage : 0 – 1
  • [Ue] tension assignée d’emploi : 690 V CA
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ithe] courant thermique d’emploi sous enveloppe : 32 A
  • [Ie] courant assigné d’emploi : 29 A AC-23A 400 V
  • puissance assignée d’emploi en W : 11 kWà 400 V AC-3
    15 kWà 400 V AC-23
  • classe de service intermittent : 30
  • pouvoir de fermeture : 400 A à 400 V AC-21A
    400 A à 400 V AC-22A
    400 A à 400 V AC-23A
  • [Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 480 Aà 400 V pendant 1 s
  • courant nominal de court-circuit conditionnel : 10 kA à 400 V – fusible associé 50 A aM
    10 kA à 400 V – fusible associé 50 A gG
  • pouvoir de coupure : 320 Aà 400 V (AC-21A)
    320 Aà 400 V (AC-22A)
    320 Aà 400 V (AC-23A)
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 30000 cycle DC-1 à 5
    100000 cycle AC-21
  • caractéristique d’environnement : Standard
  • aptitude au sectionnement : Oui
  • mode de raccordement : Télécommande : connecteur câble 10 mm² – rigidité du câble: rigide –
    Télécommande : connecteur câble 6 mm² – rigidité du câble: souple – avec embout extrémité de câble
  • couple de serrage : Télécommande : 2.1 N.m – sur connecteur
  • tenue au feu : 960 °C conforme à IEC 60595-2-1
  • dimension de base : 60 x 60 mm
  • hauteur : 146 mm
  • largeur : 90 mm
  • profondeur : 131 mm
  • poids : 0.5 kg

• Environnement
  • normes : IEC 60204
    IEC 60947-4-1
  • traitement de protection : TC
  • degré de protection IP : IP65 conforme à IEC 60529
  • robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • température de fonctionnement : -20…50 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0738 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
