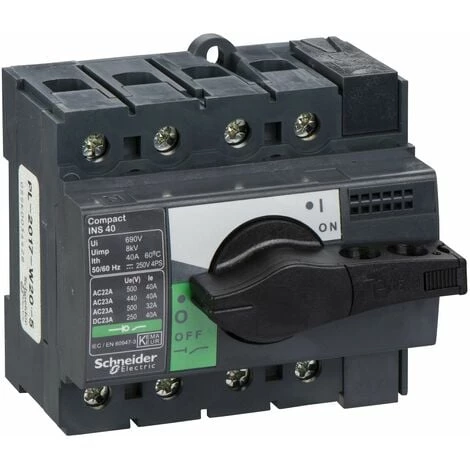

SCHNEIDER Interrupteursectionneur Interpact INS40 4P 40 A – 28901

Caractéristiques

• Description des pôles: 4P (tétrapolaire)
• Courant assigné d’emploi: 40
• Largeur: 9
• Hauteur: 8.5

• Principales
  • gamme : Compact
  • nom du produit : Compact INS
  • fonction produit : Interrupteur-sectionneur
  • description des pôles : 4P
  • type de réseau : CA
    CC
  • fréquence du réseau : 50/60 Hz
  • [Ie] courant assigné d’emploi : 40 A CA 50/60 Hz pour 220/240 V dans la catagorie AC-22A
    40 A CA 50/60 Hz pour 380/415 V dans la catagorie AC-22A
    40 A CA 50/60 Hz pour 440/480 V dans la catagorie AC-22A
    40 A CA 50/60 Hz pour 500 V dans la catagorie AC-22A
    32 A CA 50/60 Hz pour 500 V dans la catagorie AC-23A
    40 A CA 50/60 Hz pour 220/240 V dans la catagorie AC-23A
    40 A CA 50/60 Hz pour 380/415 V dans la catagorie AC-23A
    40 A CA 50/60 Hz pour 440/480 V dans la catagorie AC-23A
    40 A DC pour 125 V dans la catagorie DC-22A (2 pôles en série)
    40 A DC pour 250 V dans la catagorie DC-22A (4 pôles en série)
    40 A DC pour 125 V dans la catagorie DC-23A (2 pôles en série)
    40 A DC pour 250 V dans la catagorie DC-23A (4 pôles en série)
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 40 A ( 60 °C )
  • [Icm] pouvoir assigné de fermeture en court-circuit : 15 kA 500 V AC 50/60 Hz sectionneur seulement
    75 kA 500 V AC 50/60 Hz avec coupe-circuit de protection en amont
  • [Ue] tension assignée d’emploi : 250 V CC
    500 V AC 50/60 Hz
  • aptitude au sectionnement : Oui
  • coupure pleinement apparente : Oui
  • Coupure visible : Non
  • degré de pollution : 3

• Complémentaires
  • type de commande : Poignée rotative
  • couleur de poignée : Noir
  • mode d’installation : Fixe
  • support de montage : Rail DIN
    Platine
  • raccordement haut : Façade
  • raccordement bas : Façade
  • section de câble : 1,5…50 mm²
  • puissance maximum : 11 kW CA 50/60 Hz pour 220/240 V dans la catagorie AC-23
    18,5 kW CA 50/60 Hz pour 500/525 V dans la catagorie AC-23
    20 kW CA 50/60 Hz pour 380/415 V dans la catagorie AC-23
    22 kW CA 50/60 Hz pour 440 V dans la catagorie AC-23
  • service assigné : Ininterrompu
  • classe de service intermittent : Classe 120 – 60 %
  • dimension du coffret pour IHT : 190 mm x 115 mm x 55 mm
  • [Icw] courant assigné de courte durée admissible : 0.067 kA ( 20 s ) conformément à IEC 60947-3
    1.73 kA ( 3 s ) conformément à IEC 60947-3
    3 kA ( 1 s ) conformément à IEC 60947-3
    5.5 kA ( 30 s ) conformément à IEC 60947-3
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 1500 cycle pour 220/240 V AC 50/60 Hz in catagory AC-22A
    1500 cycle pour 380/415 V AC 50/60 Hz in catagory AC-22A
    1500 cycle pour 440 V AC 50/60 Hz in catagory AC-22A
    1500 cycle pour 500 V AC 50/60 Hz in catagory AC-22A
    1500 cycle pour 220/240 V AC 50/60 Hz in catagory AC-23A
    1500 cycle pour 380/415 V AC 50/60 Hz in catagory AC-23A
    1500 cycle pour 440 V AC 50/60 Hz in catagory AC-23A
    1500 cycle pour 500 V AC 50/60 Hz in catagory AC-23A
    1500 cycle pour 250 V DC in catagory DC-22A (4 pôles en série)
    1500 cycle pour 250 V DC in catagory DC-23A (4 pôles en série)
  • pas de raccordement : 18 mm
  • hauteur : 85 mm
  • largeur : 90 mm
  • profondeur : 62,5 mm
  • poids : 0.6 kg

• Environnement
  • normes : IEC 60947-3
    IEC 60947-1
  • certifications du produit : CCC
    KEMA-KEUR
  • degré de protection IP : IP40 conforme à IEC 60529
  • Tenue aux chocs IK : IK07 conforme à EN 50102
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -50…85 °C
• Garantie contractuelle
  • Période : 18 mois
