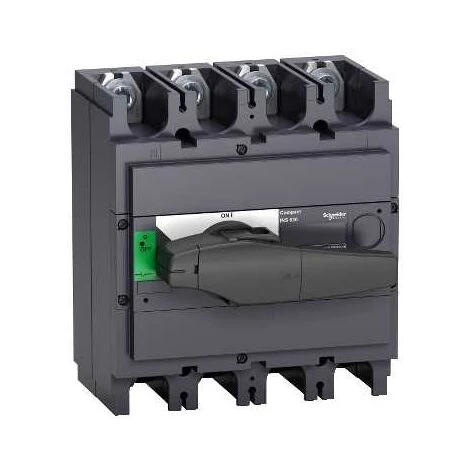

SCHNEIDER Interrupteursectionneur Interpact INS400 4P 400 A – 31111

Caractéristiques

• Description des pôles: 4P (tétrapolaire)
• Courant assigné d’emploi: 23
• Largeur: 18.5

• Principales
  • gamme : Compact
  • fonction produit : Interrupteur-sectionneur
  • nom du produit : Compact INS
  • description des pôles : 4P
  • type de réseau : CA
    CC
  • fréquence du réseau : 50/60 Hz
  • [Ie] courant assigné d’emploi : AC-23A : 400 A AC 50/60 Hz 500/525 V
    AC-22A : 400 A AC 50/60 Hz 500/525 V
    AC-22A : 400 A AC 50/60 Hz 380/415 V
    AC-23A : 400 A AC 50/60 Hz 660/690 V
    DC-23A : 400 A DC 125 V 2 pôles en série
    AC-22A : 400 A AC 50/60 Hz 440/480 V
    AC-23A : 400 A AC 50/60 Hz 220/240 V
    DC-22A : 400 A DC 250 V 4 pôles en série
    AC-23A : 400 A AC 50/60 Hz 380/415 V
    AC-23A : 400 A AC 50/60 Hz 440/480 V
    AC-22A : 400 A AC 50/60 Hz 480 V NEMA
    AC-23A : 400 A AC 50/60 Hz 480 V NEMA
    AC-22A : 400 A AC 50/60 Hz 660/690 V
    DC-22A : 400 A DC 125 V 2 pôles en série
    AC-22A : 400 A AC 50/60 Hz 220/240 V
    DC-23A : 400 A DC 250 V 4 pôles en série
  • [Ui] tension assignée d’isolement : 750 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
    8 kV conforme à IEC 60947-3
  • [Ith] courant thermique conventionnel : 400 A ( 60 °C )
  • [Icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont
    50 kA 690 V AC 50/60 Hz sectionneur seulement
  • [Ue] tension assignée d’emploi : 250 V CC
    690 V CA 50/60 Hz
  • aptitude au sectionnement : Oui
  • coupure pleinement apparente : Oui
  • Coupure visible : Non
  • degré de pollution : 3

• Complémentaires
  • type de commande : Poignée rotative frontale directe
  • couleur de poignée : Noir
  • mode d’installation : Fixe
  • support de montage : Platine
    Rail
  • raccordement haut : Façade
  • raccordement bas : Façade
  • puissance maximum : AC-23 : 200 kW 380/415 V AC 50/60 Hz
    AC-23 : 110 kW 230 V NEMA AC 50/60 Hz
    AC-23 : 110 kW 220/240 V AC 50/60 Hz
    AC-23 : 220 kW 440 V AC 50/60 Hz
    AC-23 : 220 kW 480 V NEMA AC 50/60 Hz
    AC-23 : 250 kW 500/525 V AC 50/60 Hz
    AC-23 : 400 kW 660/690 V AC 50/60 Hz
  • service assigné : Ininterrompu
  • [Icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-3
    20 kA ( 1 s ) conforme à IEC 60947-3
    4 kA ( 30 s ) conformément à IEC 60947-3
    4.9 kA ( 20 s ) conformément à IEC 60947-3
  • durée de vie mécanique : 10000 cycle
  • durée de vie électrique : AC-22A : 1500 cycle 440 V AC 50/60 Hz
    AC-22A : 1500 cycle 500 V AC 50/60 Hz
    AC-22A : 1500 cycle 690 V AC 50/60 Hz
    AC-23A : 1500 cycle 440 V AC 50/60 Hz
    AC-23A : 1500 cycle 500 V AC 50/60 Hz
    AC-23A : 1500 cycle 690 V AC 50/60 Hz
    DC-23A : 1000 cycle 250 V DC
  • pas de raccordement : 45 mm
  • hauteur : 205 mm
  • largeur : 185 mm
  • profondeur : 130 mm
  • poids : 4.9 kg

• Environnement
  • normes : IEC 60947-1
    IEC 60947-3
  • certifications du produit : CCC
    KEMA-KEUR
  • degré de protection IP : IP40 conforme à IEC 60529
  • Tenue aux chocs IK : IK07 conforme à EN 50102
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -50…85 °C
• Garantie contractuelle
  • Période : 18 mois
