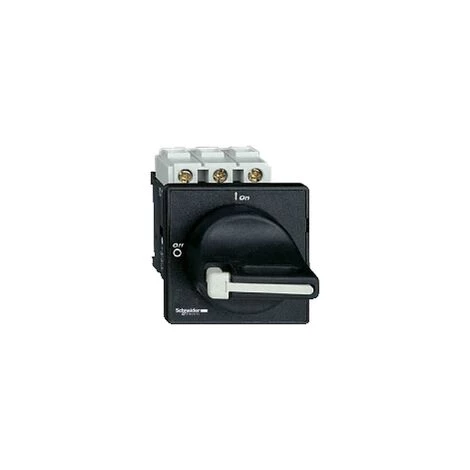

SCHNEIDER Interrupteursectionneur VBD 3P 690 V 25 A Poignée Noire Cadenassable – VBD0

Caractéristiques

• Type de produit: Disjoncteur
• Type de connexion: A vis
• Largeur: 60
• Hauteur: 74

• Principales
  • Gamme : TeSys
  • Nom du produit : TeSys VARIO
  • Nom abrégé de l’appareil : VBD
  • Fonction de l’appareil : Maintenance préventive
  • Fonction produit : Interrupteur-sectionneur
  • Niveau de performance : Hautes performances
  • Description des pôles : 3P
  • Description des contacts : 3F
  • Type de réseau : CA
    DC
  • Type de commande : Poignée rotative
  • Style de montage de la commande rotative : Directe
  • Couleur de poignée : Noir
  • Couleur du plastron de la commande : Noir
  • Aptitude au sectionnement : Oui

• Complémentaires
  • Cadenas de poignée rotative : 1 à 3 cadenas 4…8 mm
  • Marquage : 0 – 1
  • Support de montage : Poignée mounting on porte
    Interrupteur mounting on porte
  • Mode de fixation : Hole avec 22.5 mm pour handle
  • [Ue] tension assignée d’emploi : 690 V AC 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 25 A
  • [Ithe] courant thermique d’emploi sous enveloppe : 20 A
  • [Ie] courant assigné d’emploi : 14.5 A (AC-23)à 400 V
  • Puissance assignée d’emploi en W : 11 kWà 500 V (AC-23A)
    11 kWà 690 V (AC-3)
    15 kWà 690 V (AC-23A)
    4 kWà 230…240 V (AC-3)
    5.5 kWà 400…415 V (AC-3)
    7.5 kWà 500 V (AC-3)
    5.5 kWà 230…240 V (AC-23A)
    7.5 kWà 400…415 V (AC-23A)
  • Classe de service intermittent : 30
  • Pouvoir de fermeture : 250 Aà 400 V (AC-21A)
    250 Aà 400 V (AC-22A)
    250 Aà 400 V (AC-23A)
  • [Icm] pouvoir assigné de fermeture en court-circuit : 1 kAà 400 V au Ipeak
  • [Icw] courant assigné de courte durée admissible : 300 Aà 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kAà 400 V – fusible associé 25 A aM
    10 kAà 400 V – fusible associé 25 A gG
  • Pouvoir de coupure : 200 Aà 400 V AC-21A
    200 Aà 400 V AC-22A
    200 Aà 400 V AC-23A
  • Composition de l’appareil : Poignée
    Commutateur
  • Durée de vie mécanique : 100000 cycle
  • Durée de vie électrique : 30000 cycle DC-1 à 5
    100000 cycle AC-21
  • Mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 6 mm² – rigidité du câble: souple – avec embout
    Circuit de puissance : borniers à vis-étrier câble 10 mm² – rigidité du câble: rigide
  • Couple de serrage : Circuit de puissance : 2.1 N.m – sur borniers à vis-étrier
  • Dimension de base : 60 x 60 mm
  • Hauteur : 74 mm
  • Largeur : 60 mm
  • Poids : 0.215 kg

• Environnement
  • Normes : IEC 60947-3
  • Certifications du produit : CCC
    GL
    CSA
    UL
  • Traitement de protection : TC
  • Degré de protection IP : IP65
    IP20 conformément à IEC 60529
  • Robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • Température de fonctionnement : -20…50 °C
  • Tenue au feu : 960 °C conformément à IEC 60695-2-1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme  ,- depuis , 0733  ,- , Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
