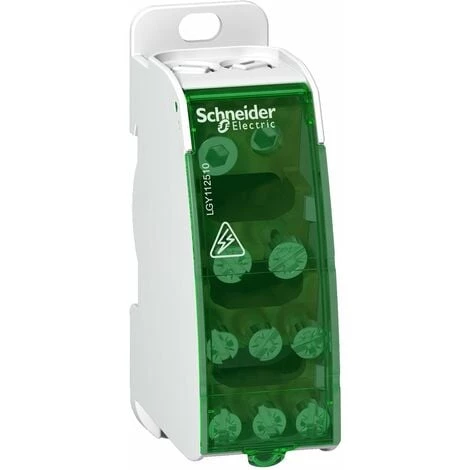

SCHNEIDER Linergy DS, Répartiteur étagé Unipolaire 125 A 10 Trous – LGY112510

Caractéristiques

• Type: Répartiteur
• Type de repartiteur: Etagé
• Description des pôles: 1P+N (uni+neutre)
• Nombre de connexions: 10
• Courant assigné d’emploi: 125
• Tension assignée d’emploi: 230
• Largeur: 2.7
• Profondeur: 8.5
• Hauteur: 8.5

• Principales
  • gamme : Linergy
  • nom du produit : Linergy DS
  • fonction produit : Bloc de distribution

• Complémentaires
  • support de montage : Rail DIN
  • compatibilité de gamme : Prisma – G
    Prisma – P
    Pragma
    Prisma – PH
    Prisma – Pack
    Spacial
    Kaedra
    TeSys
  • accessoires associés : Enveloppes Spacial
  • description des pôles : 1P
  • départs du bornier répartiteur : 10 trous
  • [Ue] tension assignée d’emploi : 230 V AC (Ph/N)
    440 V AC (Ph/Ph)
  • [Ui] tension assignée d’isolement : 500 V CA
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ie] courant assigné d’emploi : 125 Aà 40 °C
  • [Icw] courant assigné de courte durée admissible : 4.2 kA 1 s
  • [Ipk] courant assigné de crête admissible : 25 kA
  • mode de raccordement : Alimentation : bornes à vis, 2x 10…35 mm² (rigide)
    Alimentation : bornes à vis, 2x 6…35 mm² (souple) avec extrémité de câble
    Distribution : bornes à vis, 2x 2.5…25 mm² (rigide)
    Distribution : bornes à vis, 2x 1.5…16 mm² (souple) avec extrémité de câble
    Distribution : bornes à vis, 6x 1.5…16 mm² (rigide)
    Distribution : bornes à vis, 6x 1.5…10 mm² (souple) avec extrémité de câble
  • couple de serrage : Distribution : Ø7.5 mm, 2 N.m avec plat tournevis
    Distribution : Ø7.5 mm, 2 N.m avec PZ2 tournevis
    Alimentation : Ø9.5 mm, 8 N.mavec plat tournevis
    Alimentation : Ø9.5 mm, 8 N.m avec PZ2 tournevis
    Distribution : Ø5.8 mm, 2 N.m avec plat tournevis
    Distribution : Ø5.8 mm, 2 N.m avec PZ2 tournevis
  • pas de 9 mm : 3
  • hauteur : 85 mm
  • largeur : 27 mm
  • profondeur : 50,5 mm
  • poids : 0.127 kg
  • couleur : Blanc RAL 9003

• Environnement
  • degré de pollution : 3
  • catégorie de surtension : III
  • tenue diélectrique : 2500 V
  • normes : EN/IEC 61439-1
    EN/IEC 60947-7-1
  • température de fonctionnement : -25…55 °C
• Durabilité de l’offre
  • Statut environnemental : Produit non Green Premium
• Garantie contractuelle
  • Période : 18 mois
