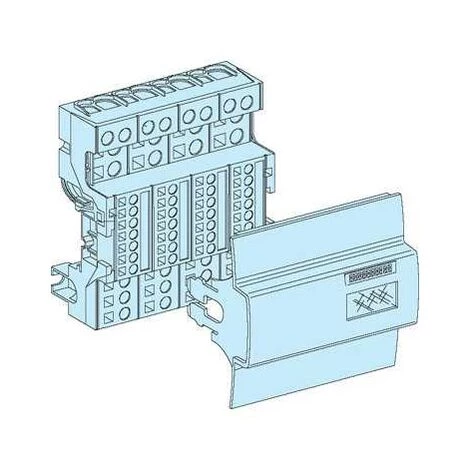

SCHNEIDER Linergy DX – Répartiteur Distribloc – 160 A + Connexions – 04046

Caractéristiques

• Type: Répartiteur
• Courant assigné d’emploi: 160

• Principales
  • gamme : Linergy
  • nom du produit : Linergy DX
  • degré d’étanchéité IP : IPxx B
  • fonction produit : Bloc de distribution
  • catégorie d’accessoire / d’élément séparé : Accessoire de distribution de courant
  • accessoires associés : Enveloppes Spacial
  • équipement fournis : Étiquettes adhésive pour identification des phases
    Étiquette d’identification
    Liaison préfabriquée
  • conditions d’utilisation : Connecteur additionnel (référence 28948) nécessaire pour INS40…160 (à commander séparément)

• Complémentaires
  • support de montage : Rail DIN
  • produit installé : Multi 9 : fixe NG125 avec protection differentielle – contrôle: par maneton
    Multi 9 : fixe NG125 sans protection differentielle – contrôle: par maneton
    Multi 9 : fixe NG125 NA – contrôle: par maneton
    Acti 9 : fixe C120 avec protection differentielle – contrôle: par maneton
    Acti 9 : fixe C120 sans protection differentielle – contrôle: par maneton
    Compact : fixe NG160 avec protection differentielle – contrôle: par maneton
    Compact : fixe NG160 sans protection differentielle – contrôle: par maneton
    Compact : fixe INS40 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS63 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS100 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS125 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS160 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe NG160 NA sans protection differentielle – contrôle: par maneton
    Acti 9 : fixe iC120 avec protection differentielle – contrôle: par maneton
    Acti 9 : fixe iC120 sans protection differentielle – contrôle: par maneton
    Compact : fixe NSXm sans protection differentielle – contrôle: par maneton – vertical installation
    Compact : fixe NSXm avec protection differentielle – contrôle: par maneton – vertical installation
  • description des pôles : 4P
  • [Ue] tension assignée d’emploi : 690 V CA
  • [Ui] tension assignée d’isolement : 750 V AC
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ie] courant assigné d’emploi : 160 A
  • [Icw] courant assigné de courte durée admissible : 4,5 kA 1 s
  • [Ipk] courant assigné de crête admissible : 20 kA
  • I²t à l’enclenchement : 20250000 A².s
  • mode de raccordement : Distribution : borne du type à cage, 1x 4…16 mm² (souple)
    Distribution : borne du type à cage, 1x 4…25 mm² (rigide)
    Distribution : borne à ressort, 2x 4…10 mm² (souple)
    Distribution : borne à ressort, 2x 4…10 mm² (rigide)
    Distribution : borne à ressort, 3x 2,5…6 mm² (souple)
    Distribution : borne à ressort, 3x 2,5…6 mm² (rigide)
    Distribution : borne à ressort, 7x 1,5…4 mm² (souple)
    Distribution : borne à ressort, 7x 1,5…4 mm² (rigide)
    Supply : cable with ferrule
  • nombre total de modules de 18 mm : 6
  • poids : 1.28 kg
  • couleur : Gris anthracite RAL 7016

• Environnement
  • degré de pollution : 3
  • tenue au fil incandescent : 960 °C conforme à IEC 60695-2-11
  • normes : NF EN 61439-2
    IEC 60947-7-1
    CEI 61439-1
  • certifications du produit : ASEFA
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0837 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
