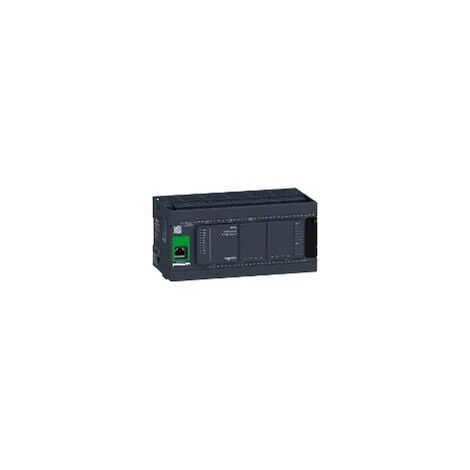

SCHNEIDER Modicon M241, Contrôleur 40E/S PNP, Ports Ethernet+2 Série, 24VCC – TM241CE40T

Caractéristiques

• Type: Connecteur
• Largeur: 19
• Hauteur: 9
• Tension: 500
• Puissance: 2.4

• Principales
  • gamme de produits : Modicon M241
  • fonction produit : Contrôleur logique
  • [Us] tension d’alimentation : 24 V CC
  • nombre entrées TOR : 24 entrée TOR incluant 8 entrée rapide se conformer à CEI 61131-2 Type 1
  • type de sortie numérique : Transistor
  • nombre sorties TOR : 16 transistor incluant 4 sortie rapide
  • tension de sortie numérique : 24 V CC pour sortie transistor
  • courant de sortie TOR : 0,1 A avec Q0…Q3 terminal(s) pour sortie rapide (mode PTO)
    0,5 A avec Q0…Q15 terminal(s) pour sortie transistor

• Complémentaires
  • nombre E/S TOR : 40
  • nombre de modules d’extension E/S : 7 (local architecture E/S)
    14 (distant architecture E/S)
  • limites de la tension d’alimentation : 20,4…28,8 V
  • courant à l’appel : 50 A
  • puissance consommée en W : 32,6…40,4 W avec un nombre max de modules d’extension E/S
  • logique d’entrée numérique : Dissipation ou source
  • tension entrées numériques : 24 V
  • type de tension d’entrée numérique : DC
  • tension état 1 garanti : >= 15 V pour entrée
  • tension état 0 garanti : = 5 V pour entrée
  • courant d’entrée TOR : 7 mA pour entrée
    10,7 mA pour entrée rapide
  • impédance d’entrée : 4,7 kOhm pour entrée
    2,81 kOhm pour entrée rapide
  • temps de réponse : = 2 µs marche opération avec I0…I7 terminal(s) pour entrée rapide
    = 2 µs arrêt opération avec I0…I7 terminal(s) pour entrée rapide
    = 2 µs marche opération avec Q0…Q3 terminal(s) pour sortie rapide
    = 2 µs arrêt opération avec Q0…Q3 terminal(s) pour sortie rapide
    50 µs marche opération avec I0…I15 terminal(s) pour entrée
    50 µs arrêt opération avec I0…I15 terminal(s) pour entrée
    = 34 µs marche opération avec Q0…Q15 terminal(s) pour sortie
    = 250 µs arrêt opération avec Q0…Q15 terminal(s) pour sortie
  • temps de filtrage configurable : 1 ms pour entrée rapide
    12 ms pour entrée rapide
    0 ms pour entrée
    1 ms pour entrée
    4 ms pour entrée
    12 ms pour entrée
  • logique de sortie numérique : Logique Positive (PNP)
  • limites de la tension de sortie : 30 V CC
  • courant dans le commun de sortie : = 2 A
  • fréquence de sortie : = 20 kHz pour sortie rapide (mode PWM)
    = 100 kHz pour sortie rapide (PLS mode)
    = 1 kHz pour sortie
  • précision : +/- 0,1 % à 0.02…0.1 kHz pour sortie rapide
    +/- 1 % à 0.1…1 kHz pour sortie rapide
  • courant de fuite : = 5 µA pour sortie
  • tension de déchet : = 1 V
  • charge sur lampe à filament : = 2,4 W
  • type de protection : Protection court circuit et surcharge avec réarmement automatique
    Protection contre l’inversion de polarité pour sortie rapide
    Protection contre les courts-circuits
  • temps de reset : 10 ms remise à zéro automatique sortie
    12 s remise à zéro automatique sortie rapide
  • capacité de mémoire : 8 MB pour programme
    64 Mo pour mémoire système RAM
  • données sauvegardées : 128 MB mémoire flash intégrée pour sauvegarde programme utilisateur
  • équipement de stockage de données : Carte SD Optionnel
  • type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 an
  • temps de sauvegarde : 2 ans à 25 °C
  • temps d’exécution par Kinstruction : 0.3 ms pour tâche évènementielle et périodique
    0.7 ms pour autre instruction
  • structure d’application : 8 tâches évènement
    4 tâches maîtres cycliques
    3 tâches maîtres cycliques + 1 tâche libre
    8 tâches évènement externe
  • horodateur : Avec
  • dérive de l’horloge : = 60 s/mois à 25 °C
  • fonctions du mouvement : PTO fonction 4 canal(aux) (fréquence de positionnement: 100 kHz)
    PTO fonction 4 canal(aux) pour sortie transistor (fréquence de positionnement: 1 kHz)
  • nombre d’entrée de comptage : 4 entrée rapide (compteur rapide) à 200 kHz
    16 standard input à 1 kHz
  • type de signal de commande : A/B signal à 100 kHz pour entrée rapide (compteur rapide)
    Impulsion/instruction signal à 200 kHz pour entrée rapide (compteur rapide)
    Simple phase signal à 200 kHz pour entrée rapide (compteur rapide)
  • type de connexion intégrée : Port USB avec connecteur mini B USB 2.0
    Ethernet avec connecteur RJ45
    Connexion en série non isolée « serial 1 » avec connecteur RJ45 et interface RS232/RS485
    Connexion en série non isolée « serial 2 » avec connecteur bornier débrochable à vis et interface RS485
  • alimentation : Alimentation liaison en série  » Serial 1  » à 5 V , = 200 mA
  • vitesse de transmission : 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m – protocole de communication: RS485
    1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m – protocole de communication: RS232
    480 Mbit/s pour une longueur de bus de 3 m – communication protocol: USB
    10/100 Mbit/s – protocole de communication: ethernet
  • protocole de communication : Modbus connexion en série non isolée avec maître /esclave méthode
  • port Ethernet : 1 – 10BASE-T/100BASE-TX port avec câble cuivre support
  • service communication : FDR
    Téléchargement
    Accès var IEC
    Monitoring
    NGVL
    Programmation
    Mise à jour firmware
    Notifications de SMS
    Serveur DHCP (via module réseau de commutation Ethernet TM4)
    Client DHCP (port Ethernet encastré)
    Client/serveur SNMP
    Client/serveur FTP
    Client SQL
    Scanner d’entrée/sortie client Modbus TCP
    Scanner d’entrée/sortie source Ethernet/IP (port Ethernet encastré)
    Cible Ethernet/IP, serveur Modbus TCP et esclave Modbus TCP
    Send and receive email from the controller based on TCP/UDP library
    Web server (WebVisu & XWeb system)
    OPC UA server
    DNS client
  • signalisation locale : 1 LED vert pour accès par carte SD
    1 LED rouge pour BAT
    1 LED vert pour SL1
    1 LED vert pour SL2
    1 DEL par canal vert pour état d’E/S
    1 LED rouge pour Erreur E/S
    1 LED rouge pour défaut bus sur TM4
    1 LED vert pour activité du port Ethernet
    1 LED rouge pour erreur module (ERR)
    1 LED vert pour PWR
    1 LED vert pour RUN
  • raccordement électrique : Bornier débrochable à vis pour entrées / sorties (pas 5,08 mm)
    Bornier débrochable à vis pour connexion de l’alimentation électrique 24 V CC (pas 5,08 mm)
  • distance entre les appareils : Câble non blindé : pour Entrée
    Câble blindé : pour Entrée rapide
    Câble non blindé : pour Sortie
    Câble blindé : pour Sortie rapide
  • isolement : 500 V CA entre entrée rapide et logique interne
    Non isolé entre entrées
    500 V CA entre sortie et logique interne
    500 V CA entre sortie rapide et logique interne
    Non isolé entre sorties
    500 V CA entre entrée et sortie
    500 V CA entre groupes de tension
    500 V CA entre alimentation et logique interne
    Non isolé entre alimentation et masse
  • marquage : CE
  • tenue aux ondes de choc : 1 kV pour lignes d’alimentation CC dans mode commun conformément à EN/IEC 61000-4-5
    1 kV pour câble blindé dans mode commun conformément à EN/IEC 61000-4-5
    0,5 kV pour lignes d’alimentation CC dans mode différentiel conformément à EN/IEC 61000-4-5
    1 kV pour sortie relais dans mode différentiel conformément à EN/IEC 61000-4-5
    1 kV pour entrée dans mode commun conformément à EN/IEC 61000-4-5
    1 kV pour sortie transistor dans mode commun conformément à EN/IEC 61000-4-5
  • services Web : Serveur web
  • nombre maximum de connexions : 8 connexion(s) pour serveur Modbus
    8 connexion(s) pour protocole SoMachine
    10 connexion(s) pour serveur web
    4 connexion(s) pour Serveur FTP
    16 connexion(s) pour cible Ethernet/IP
    8 connexion(s) pour client Modbus
  • nombre d’esclaves : 16 ethernet IP
    64 Modbus TCP
  • temps de cycle : 10 ms 16 ethernet IP
    64 ms 64 Modbus TCP
  • support de montage : Top hat type TH35-15 rail se conformer à IEC 60715
    Top hat type TH35-7.5 rail se conformer à IEC 60715
    Platine ou panneau avec kit de fixation
  • hauteur : 90 mm
  • profondeur : 95 mm
  • largeur : 190 mm
  • poids : 0,62 kg

• Environnement
  • normes : CSA C22.2 No 142
    ANSI/ISA 12-12-01
    UL 1604
    CSA C22.2 No 213
    EN/IEC 61131-2 : 2007
    Homologations marine (LR, ABS, DNV, GL)
    UL 508
  • certifications du produit : CSA
    cULus
    IACS E10
    RCM
  • tenue aux décharges électrostatiques : 4 kV avec contact se conformer à EN/IEC 61000-4-2
    8 kV dans l’air se conformer à EN/IEC 61000-4-2
  • tenue aux champs électromagnétiques rayonnés : 10 V/m (80 MHz…1 GHz) se conformer à EN/IEC 61000-4-3
    3 V/m (1.4 GHz…2 GHz) se conformer à EN/IEC 61000-4-3
    1 V/m (2 GHz…3 GHz) se conformer à EN/IEC 61000-4-3
  • tenue aux transitoires rapides : 2 kV pour câbles d’alimentation conformément à EN/IEC 61000-4-4
    1 kV pour Ligne Ethernet conformément à EN/IEC 61000-4-4
    1 kV pour liaison série conformément à EN/IEC 61000-4-4
    1 kV pour entrée conformément à EN/IEC 61000-4-4
    1 kV pour sortie transistor conformément à EN/IEC 61000-4-4
  • résist perturb conduites, induites par champs fréqu radio : 10 V (0,15 à 80 MHz) se conformer à EN/IEC 61000-4-6
    3 V (0.1…80 MHz) se conformer à homologations marine (LR, ABS, DNV, GL)
    10 V (fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz)) se conformer à homologations marine (LR, ABS, DNV, GL)
  • émission électromagnétique : Émissions conduites, niveau d’essai: 120…69 dBµV/m QP, conditions d’essai: câbles d’alimentation (fréquence radio: 10…150 kHz) conformément à EN/IEC 55011
    Émissions conduites, niveau d’essai: 63 dBμV/m QP, conditions d’essai: câbles d’alimentation (fréquence radio: 1.5…30 MHz) conformément à EN/IEC 55011
    Émissions rayonnées, niveau d’essai: 40 dBμV/m QP avec classe A (fréquence radio: 30…230 MHz) conformément à EN/IEC 55011
    Émissions conduites, niveau d’essai: 79…63 dBμV/m QP, conditions d’essai: câbles d’alimentation (fréquence radio: 150…1500 kHz) conformément à EN/IEC 55011
    Émissions rayonnées, niveau d’essai: 47 dBμV/m QP avec classe A (fréquence radio: 230…1000 MHz) conformément à EN/IEC 55011
  • immunité aux micro-coupures : 10 ms
  • température de fonctionnement : -10…55 °C pour installation à l’horizontale
    -10…50 °C pour installation à la verticale
  • température ambiante pour le stockage : -25…70 °C
  • humidité relative : 10…95 % sans condensation in operation
    10…95 % sans condensation en mémoire
  • degré de protection IP : IP20 avec couvercle de protection en place
  • degré de pollution : 2
  • altitude de fonctionnement : 0…2000 m
  • altitude de stockage : 0…3000 m
  • tenue aux vibrations : 3,5 mm (fréquence de vibration: 5…8,4 Hz) sur rail symétrique
    3 gn (fréquence de vibration: 8,4…150 Hz) sur rail symétrique
    3,5 mm (fréquence de vibration: 5…8,4 Hz) sur montage sur panneau
    3 gn (fréquence de vibration: 8,4…150 Hz) sur montage sur panneau
  • tenue aux chocs mécaniques : 15 gn pour 11 ms
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 1330 – Déclaration de conformité Schneider Electric
  • REACh : Référence contenant des SVHC au-delà du seuil –
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
