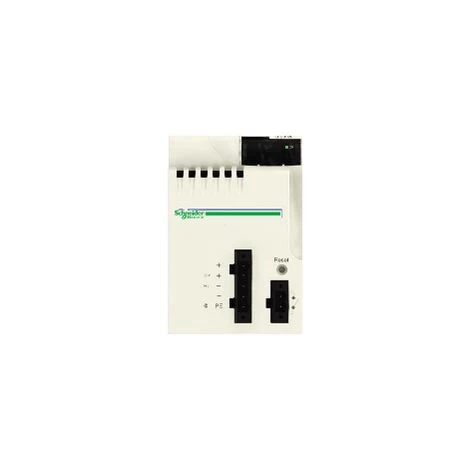

SCHNEIDER Modicon X80 – Module D’alimentation – 24..48Vcc – 31,2W

Caractéristiques

• Type: Connecteur
• Puissance: 8.5

• Principales
  • Gamme de produits : Modicon X80
  • Fonction produit : Module d’alimentation
  • Accessoires associés : Non compatible avec BMEXBP…02
  • Tension primaire : 24 à 48 V isolé
  • Type de circuit d’alimentation : CC
  • puissance au secondaire : 15 W 3,3 V CC alimentation électrique du module E/S logique
    31,2 W 24 V CC processeur et alimentation électrique du module E/S

• Complémentaires
  • limite de la tension primaire : 18…62.4 V
  • courant en entrée : 0,83 A 48 V
    1,65 A 24 V
  • courant à l’appel : 30 A 24 V
    60 A 48 V
  • I²t à l’enclenchement : 1 A².s 24 V
    3 A².s 48 V
  • It à l’enclenchement : 0,2 As 24 V
    0,3 As 48 V
  • type de protection : Fusible interne non accessible pour circuit primaire
    Protection contre les surcharges pour circuit secondaire, alimentation électrique du détecteur 24 V
    Protection surtension pour circuit secondaire, alimentation électrique du détecteur 24 V
    Protection contre les courts-circuits pour circuit secondaire, alimentation électrique du détecteur 24 V
  • courant sous tension secondaire : 1,3 A 24 V CC processeur et alimentation électrique du module E/S
    4,5 A 3,3 V CC alimentation électrique du module E/S logique
  • Puissance dissipée maximale en W : 8,5 W
  • état LED : Tension rack OK: 1 LED (vert)
  • Type de commande : Bouton-poussoir RESET – redémarrage à froid
  • raccordement électrique : 1 connecteur 2 broche(s)relais d’alarme
    1 connecteur 5 broche(s)alimentation de la ligne, terre de protection
  • distance maximale entre les appareils : 10 m câble d’alimentation cuivre 1,5 mm²
    15 m câble d’alimentation cuivre 2,5 mm²
  • résistance d’isolement : >= 10 MOhm primaire / masse
    >= 10 MOhm primaire / secondaire
  • Poids du produit : 0,34 kg

• Environnement
  • Immunité aux micro-coupures : 1 ms
  • Tenue diélectrique : 1500 V primaire / masse
    1500 V primaire / secondaire
  • Tenue aux vibrations : 3 gn
  • Tenue aux chocs mécaniques : 30 gn
  • Degré de protection IP : IP20
  • Directives : 2014/35/EU – directive basse tension
    2014/30/EU – compatibilité electromagnétique
    2012/19/UE – directive WEEE
  • Température ambiante de stockage : -40…85 °C
  • Température de fonctionnement : 0…60 °C
  • Humidité relative : 5…95 % à 55 °C sans condensation
  • Traitement de protection : TC
  • altitude de fonctionnement : 0…2000 m
    2000…5000 m avec
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : X
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
