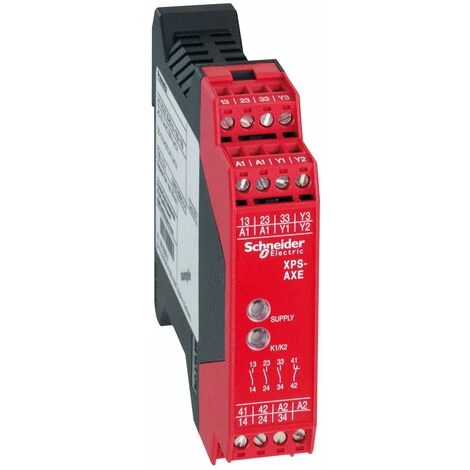

SCHNEIDER Module XPSAXE – Surveillance D’arrêt D’urgence Et D’interrupteurs – 24 V AC/DC – XPSAXE5120P

Caractéristiques

• Type de produit: Arrêt d’urgence
• Interrupteur: Double

• Caractéristiques principales
  • Gamme de produits : Automatisme de sécurité Preventa
  • Fonction produit : Module de sécurité Preventa
  • Nom module sécurité : XPSAXE
  • Utilisation module sécurité : Pour l’arrêt d’urgence et la surveillance de commutation
  • Niveau de sécurité : Jusqu’à SIL3 conformément à EN/IEC 62061
    Jusqu’à PL e/category 4 conformément à EN/ISO 13849-1
  • Données de fiabilité : PFHd = 3E-8 1/h conformément à EN/IEC 62061
    MTTFd = 457 ans conformément à EN/ISO 13849-1
    DC > 99 % conformément à EN/ISO 13849-1
  • Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² souple câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette
  • Type de sortie : Ouverture instantanée du relais 3F, sans volt
  • Nombre de circuits supplémentaires : 1  »O »
  • [Us] tension d’alimentation : 24 V
    24 V DC (- 15…10 %)

• Caractéristiques principales
  • Gamme de produits : Automatisme de sécurité Preventa
  • Fonction produit : Module de sécurité Preventa
  • Nom module sécurité : XPSAXE
  • Utilisation module sécurité : Pour l’arrêt d’urgence et la surveillance de commutation
  • Niveau de sécurité : Jusqu’à SIL3 conformément à EN/IEC 62061
    Jusqu’à PL e/category 4 conformément à EN/ISO 13849-1
  • Données de fiabilité : PFHd = 3E-8 1/h conformément à EN/IEC 62061
    MTTFd = 457 ans conformément à EN/ISO 13849-1
    DC > 99 % conformément à EN/ISO 13849-1
  • Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² souple câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette
  • Type de sortie : Ouverture instantanée du relais 3F, sans volt
  • Nombre de circuits supplémentaires : 1  »O »
  • [Us] tension d’alimentation : 24 V
    24 V DC (- 15…10 %)

• Caractéristiques détaillées
  • Temps synchro entre entrées : < 0,5 s
  • Fréquence d’alimentation : 50/60 Hz
  • Puissance consommée en VA : <= 4 VA DC
  • Tension circuit de commande : 24 V c.c.
  • Pouvoir de coupure : B300 : 360 VA, AC-15 (maintien) pour sortie relais
    B300 : 3600 VA, AC-15 (appel) pour sortie relais
  • Pouvoir de coupure : 1.5 Aà 24 V (DC-13) constante de temps: 50 ms pour sortie relais
  • Courant thermique de sortie : 6 A pour sorties instantanées et retardées
  • Calibre du fusible à associer : 6 A type de fusible gG pour sorties instantanées
  • Courant minimum de sortie : 10 mA pour sortie relais
  • Tension de sortie minimum : 17 V pour sortie relais
  • Temps de réponse sur ouverture des entrées : <= 80 ms
  • [Ui] tension assignée d’isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1
    300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV catégorie de surtension III conformément à DIN VDE 0110 partie 1
    4 kV catégorie de surtension III conformément à IEC 60947-5-1
  • Signalisation locale : 2 DELs
  • Support de montage : Rail DIN symétrique 35 mm
  • Poids : 0.229 kg

• Caractéristiques environnementales
  • Temps synchro entre entrées : < 0,5 s
  • Fréquence d’alimentation : 50/60 Hz
  • Puissance consommée en VA : <= 4 VA DC
  • Tension circuit de commande : 24 V c.c.
  • Pouvoir de coupure : B300 : 360 VA, AC-15 (maintien) pour sortie relais
    B300 : 3600 VA, AC-15 (appel) pour sortie relais
  • Pouvoir de coupure : 1.5 Aà 24 V (DC-13) constante de temps: 50 ms pour sortie relais
  • Courant thermique de sortie : 6 A pour sorties instantanées et retardées
  • Calibre du fusible à associer : 6 A type de fusible gG pour sorties instantanées
  • Courant minimum de sortie : 10 mA pour sortie relais
  • Tension de sortie minimum : 17 V pour sortie relais
  • Temps de réponse sur ouverture des entrées : <= 80 ms
  • [Ui] tension assignée d’isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1
    300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV catégorie de surtension III conformément à DIN VDE 0110 partie 1
    4 kV catégorie de surtension III conformément à IEC 60947-5-1
  • Signalisation locale : 2 DELs
  • Support de montage : Rail DIN symétrique 35 mm
  • Poids : 0.229 kg
  • Période : 18 mois
  • Gamme de produits : Automatisme de sécurité Preventa
  • Fonction produit : Module de sécurité Preventa
  • Nom module sécurité : XPSAXE
  • Utilisation module sécurité : Pour l’arrêt d’urgence et la surveillance de commutation
  • Niveau de sécurité : Jusqu’à SIL3 conformément à EN/IEC 62061
    Jusqu’à PL e/category 4 conformément à EN/ISO 13849-1
  • Données de fiabilité : PFHd = 3E-8 1/h conformément à EN/IEC 62061
    MTTFd = 457 ans conformément à EN/ISO 13849-1
    DC > 99 % conformément à EN/ISO 13849-1
  • Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² souple câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble sans embout
    Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette
  • Type de sortie : Ouverture instantanée du relais 3F, sans volt
  • Nombre de circuits supplémentaires : 1  »O »
  • [Us] tension d’alimentation : 24 V
    24 V DC (- 15…10 %)

• Garantie contractuelle
  • Période : 18 mois
