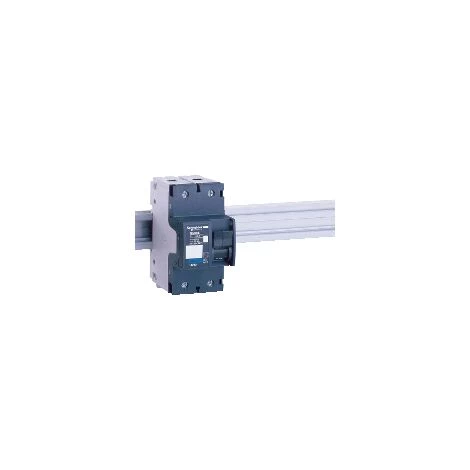

SCHNEIDER Multi9 NG125L – Disjoncteur Modulaire – 2P – 20A – Courbe D – 18841

Caractéristiques

• Courant nominal: 20
• Largeur: 54

• Principales
  • Gamme de produits : NG125
  • gamme : Acti 9
  • nom du produit : Acti 9 NG125
  • fonction produit : Disjoncteur miniature
  • nom de l’appareil : NG125L
  • fonction de l’appareil : Distribution
  • nombre de pôles : 2P
  • nombre de pôles protégés : 2
  • position du pôle neutre : Gauche
  • [Ie] courant assigné d’emploi maximal : 20 A à 40 °C
  • type de réseau : CA
    CC
  • technologie de déclencheur : Thermique-magnétique
  • courbe de déclenchement : D
  • pouvoir de coupure : 100 kA Icu se conformer à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    50 kA Icu se conformer à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    15 kA Icu se conformer à EN/IEC 60947-2 – 500 V CA 50/60 Hz
    40 kA Icu se conformer à EN/IEC 60947-2 – 440 V CA 50/60 Hz
    36 kA Icu se conformer à EN/IEC 60947-2 – = 250 V CC
  • catégorie d’emploi : A se conformer à IEC 60947-2
  • aptitude au sectionnement : Oui se conformer à IEC 60947-2

• Complémentaires
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : = 250 V CC
    220…240 V CA 50/60 Hz
    380…415 V CA 50/60 Hz
    440 V CA 50/60 Hz
    500 V CA 50/60 Hz
  • limite de déclenchement magnétique : 12 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 75 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    37,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    30 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 440 V CA 50/60 Hz
    11,25 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 500 V CA 50/60 Hz
    50 kA à 100 % capacité de coupure se conformer à EN/IEC 60947-2 – 250 V CC
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz se conformer à EN/IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV se conformer à EN/IEC 60947-2
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
    Test de déclenchement manuel
  • signalisation locale : Indication ON/OFF
    Indicateur de déclenchement
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN symétrique 35 mm
  • compatibilité du répartiteur du peigne de jeu de barres : Oui
  • pas de 9 mm : 6
  • hauteur : 103 mm
  • largeur : 54 mm
  • profondeur : 81 mm
  • poids : 0,48 kg
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 10000 cycle
  • prévision de verrouillage : Cadenassable
  • verrouillage : Verrouillage intégré
  • mode de raccordement : Bornes type tunnel 1,5…50 mm² rigide
    Bornes type tunnel 1…35 mm² souple
  • longueur de dénudage des fils : 20 mm
  • couple de serrage : 3,5 N.m
  • protection fuite à la terre : Bloc séparé

• Environnement
  • normes : EN/IEC 60947-2
  • degré de protection IP : IP20 se conformer à IEC 60529
  • Tenue aux chocs IK : IK05 se conformer à EN/CEI 62262
  • degré de pollution : 3 se conformer à IEC 60947-2
  • catégorie de surtension : IV
  • tropicalisation : 2 se conformer à IEC 60068-1
  • humidité relative : 95 % 55 °C
  • altitude de fonctionnement : 2000 m
  • température de fonctionnement maximale : -30…70 °C
  • température ambiante pour le stockage : -40…70 °C
