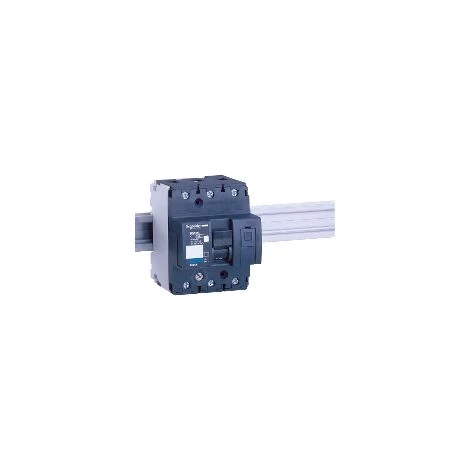

SCHNEIDER Multi9 NG125L – Disjoncteur Modulaire – 3P – 20A – Courbe D

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 20
• Courbe de déclenchement: D

• Principales
  • Gamme de produits : NG125
  • Gamme : Acti 9
  • Nom du produit : Acti 9 NG125
  • Fonction produit : Disjoncteur miniature
  • Nom de l’appareil : NG125L
  • Fonction de l’appareil : Distribution
  • Description des pôles : 3P
  • nombre de pôles protégés : 3
  • In courant assigné d’emploi : 20 A à 40 °C
  • Type de réseau : CC
    CA
  • Type de déclencheur : Thermique-magnétique
  • courbe de déclenchement : D
  • Codification du pouvoir de coupure : L
  • Pouvoir de coupure : 100 kA Icu à 220…240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    40 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    50 kA Icu à 380…415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    15 kA Icu à 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
    36 kA Icu à <= 375 V CC se conformer à EN/CEI 60947-2
  • Catégorie d’emploi : Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement : Oui se conformer à CEI 60947-2

• Complémentaires
  • Fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : <= 375 V CC
    380…415 V CA 50/60 Hz
    500 V CA 50/60 Hz
    220…240 V CA 50/60 Hz
    440 V CA 50/60 Hz
  • déclenchement magnétique : 12 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 75 kA 75 % se conformer à EN/CEI 60947-2 – 220…240 V CA 50/60 Hz
    37,5 kA 75 % se conformer à EN/CEI 60947-2 – 380…415 V CA 50/60 Hz
    30 kA 75 % se conformer à EN/CEI 60947-2 – 440 V CA 50/60 Hz
    11,25 kA 75 % se conformer à EN/CEI 60947-2 – 500 V CA 50/60 Hz
    50 kA 100 % se conformer à EN/CEI 60947-2 – 375 V CC
  • [Ui] tension d’isolement : 690 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
    Test de déclenchement manuel
  • Signalisation locale : Signalisation de déclenchement
    Indication ON/OFF
  • Mode d’installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • compatibilité des répartiteur, peigne, jeu de barres : Oui
  • pas de 9 mm : 9
  • Hauteur : 103 mm
  • Largeur : 81 mm
  • Profondeur : 81 mm
  • Poids du produit : 0,72 kg
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle
  • prévision de verrouillage : Cadenassable
  • Verrouillages optionnels : Verrouillage intégré
  • type de raccordement : Bornes type tunnel1,5…50 mm² rigide
    Bornes type tunnel1…35 mm² souple
  • Longueur de dénudage des fils : 20 mm
  • couple de serrage : 3,5 N.m
  • Protection différentielle : Bloc séparé
  • Code de compatibilité : NG125
  • Segment de marché : Petits bâtiments
    Petit commerce

• Environnement
  • Normes : EN/CEI 60947-2
  • Degré de protection IP : IP20 se conformer à CEI 60529
  • Tenue aux chocs IK : IK05 se conformer à EN/CEI 62262
  • Degré de pollution : 3 se conformer à CEI 60947-2
  • Catégorie de surtension : IV
  • Tropicalisation : 2 se conformer à IEC 60068-1
  • Humidité relative : 95 % à 55 °C
  • Altitude de fonctionnement : 2000 m
  • Température de fonctionnement : -30…70 °C
  • Température ambiante de stockage : -40…70 °C
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conforme
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
