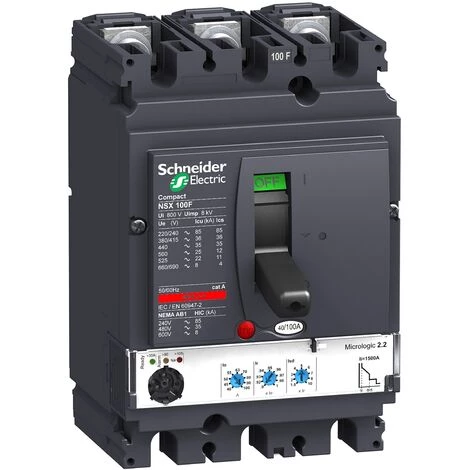

SCHNEIDER NSX100N MICROLOGIC 2.2 100A 3P3D DISJONCTEUR COMPACT – LV429795

Caractéristiques

• Type de déclencheur: Déclencheur électronique
• Type de protection: Protection court retard
• Délai: Instantané
• Tension assignée d’emploi: 690
• Tension assignée d’isolement: 800
• Type de tension d’alimentation: Courant alternatif
• Largeur: 10.5
• Hauteur: 16.1
• Profondeur: 8.6

• Principales
  • gamme : Compact
  • nom du produit : Compact NSX
  • fonction produit : Disjoncteur
  • nom abrégé de l’appareil : Compact NSX100N
  • fonction de l’appareil : Distribution
  • description des pôles : 3P
  • pôles protégés : 3t
  • type de réseau : CA
  • fréquence du réseau : 50/60 Hz
  • In courant assigné d’emploi : 100 A ( 40 °C )
  • [Ui] tension assignée d’isolement : 800 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • codification du pouvoir de coupure : N
  • pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz conforme à IEC 60947-2
    10 kA Icu à 660/690 V CA 50/60 Hz conforme à IEC 60947-2
    35 kA Icu à 525 V CA 50/60 Hz conforme à IEC 60947-2
    50 kA Icu à 380/415 V CA 50/60 Hz conforme à IEC 60947-2
    36 kA Icu à 500 V CA 50/60 Hz conforme à IEC 60947-2
    90 kA Icu à 220/240 V CA 50/60 Hz conforme à IEC 60947-2
    20 kA à 600 V CA 50/60 Hz conforme à UL 508
    50 kA à 480 V CA 50/60 Hz conforme à UL 508
    85 kA à 240 V CA 50/60 Hz conforme à UL 508
  • [Ics] pouvoir assigné de coupure de service en court-circuit : Ics 10 kA 660/690 V CA 50/60 Hz conforme à IEC 60947-2
    Ics 35 kA 525 V CA 50/60 Hz conforme à IEC 60947-2
    Ics 36 kA 500 V CA 50/60 Hz conforme à IEC 60947-2
    Ics 50 kA 380/415 V CA 50/60 Hz conforme à IEC 60947-2
    Ics 50 kA 440 V CA 50/60 Hz conforme à IEC 60947-2
    Ics 90 kA 220/240 V CA 50/60 Hz conforme à IEC 60947-2
  • aptitude au sectionnement : Oui conforme à EN 60947-2
    Oui conforme à IEC 60947-2
  • catégorie d’emploi : A
  • nom du déclencheur : Micrologic 2.2
  • technologie de déclencheur : Électronique
  • fonctions de protection du déclencheur : LSoI
  • calibre du déclencheur : 100 A ( 40 °C )
  • type de protection : Protection court retard
    Protection surcharge (long retard)
    Protection instantanée contre court-circuit
  • degré de pollution : 3 conforme à IEC 60664-1

• Complémentaires
  • type de commande : Par maneton
  • mode d’installation : Fixe
  • support de montage : Plaque arrière
  • raccordement haut : Façade
  • raccordement bas : Façade
  • composition contact auxiliaire : Sans
  • durée de vie mécanique : 50000 cycle
  • durée de vie électrique : 10000 cycle 690 V In conforme à IEC 60947-2
    20000 cycle 690 V In/2 conforme à IEC 60947-2
    30000 cycle 440 V In conforme à IEC 60947-2
    50000 cycle 440 V In/2 conforme à IEC 60947-2
  • pas de raccordement : 35 mm
  • signalisation locale : DEL 105 % Ir
    DEL prête
    DEL 90 % Ir
  • type de réglage du seuil long retard (Ir) : Réglable 9 positions
  • plage de réglage du seuil long retard : 0,9 &1 x Io
  • type de réglage de la temporisation : Fixe
  • [tr] plage de réglage de temporisation long retard : 11 s 7,2 x Ir
    16 s 6 x Ir
    400 s 1,5 x Ir
  • mémoire thermique : 20 minutes avant et après le déclenchement
  • type de réglage du capteur instantané (Isd) : Réglable 9 positions
  • [Isd] plage de réglage du seuil court retard : 1,5…10 x Ir
  • type de réglage de retard instantané : Fixe
  • type de réglage du seuil instantané (Ii) : Fixe
  • plage de réglage du seuil instantané : 1500 A
  • hauteur : 161 mm
  • largeur : 105 mm
  • profondeur : 86 mm
  • poids : 2.05 kg

• Environnement
  • classe de protection contre les chocs électriques : Classe II
  • normes : IEC 60947-2
    EN 60947-2
    UL 508
  • certifications du produit : CSA
    UL
  • degré de protection IP : IP40 conforme à IEC 60529
  • Tenue aux chocs IK : IK07 conforme à IEC 62262
  • température de fonctionnement : -35…70 °C
  • température ambiante pour le stockage : -55…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0819 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
