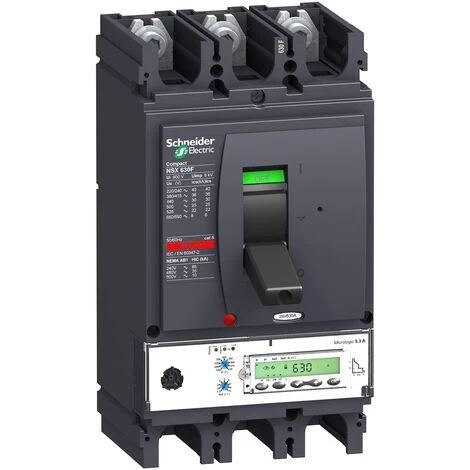

SCHNEIDER NSX630F MICROLOGIC 5.3 A 630A 3P3D DISJONCTEUR COMPACT – LV432878

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 5.3
• Courbe de déclenchement: D
• Pouvoir de coupure: 10

NSX630F MICROLOGIC 5.3 A 630A 3P3D DISJONCTEUR COMPACTNSX630F MICROLOGIC 5.3 A 630A 3P3D DISJONCTEUR COMPACT

• Caractéristiques environnementales
  • Période : 18 mois
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0819 –
    Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-dessus du seuil
  • Profil environnemental du produit : Disponible
    Télécharger Profil environnemental produit
  • Instructions de fin de vie du produit : Disponible
    Télécharger Manuel de fin de vie
  • Type de commande : Par maneton
  • Mode d’installation : Fixe
  • Support de montage : Plaque arrière
  • Raccordement haut : Façade
  • Raccordement bas : Façade
  • Durée de vie mécanique : 15000 cycle
  • Durée de vie électrique : 8000 cycle 440 V In/2 conformément à IEC 60947-2
    4000 cycle 440 V In conformément à IEC 60947-2
    2000 cycle 690 V In conformément à IEC 60947-2
    6000 cycle 690 V In/2 conformément à IEC 60947-2
  • Pas de raccordement : 45 mm
  • Signalisation locale : DEL 105 % Ir
    DEL 90 % Ir
    DEL prête
  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 225…630 A
  • Type de réglage de la temporisation : Réglable
  • [tr] plage de réglage de temporisation long retard : 0.5…16 s 6 x Ir
    0.35…11 s 7,2 x Ir
    15…400 s 1,5 x Ir
  • Mémoire thermique : 20 minutes avant et après le déclenchement
  • Type de réglage du capteur instantané (Isd) : Réglable
  • [Isd] plage de réglage du seuil court retard : 1,5…10 x Ir
  • Type de réglage de retard instantané : Réglable
  • [tsd] plage de réglage de temporisation court retard : 0…0.4 s
  • Type de réglage du seuil instantané (Ii) : Réglable
  • Plage de réglage du seuil instantané : 1,5…11 x In
  • Verrouilage sélectivitif de zone logique ZSI : Avec
  • Communication des données : Demande de courant et puissance
    Mesure de l’énergie
    Valeurs instantanées et de demande
    Indicateurs de maintenance
    Maximètres/minimètres
    Qualité d’alimentation
    Paramètres de protection et d’alarme
    Historiques temps mboutissage et tableaux des événements
  • Type d’affichage : Afficheur LCD
  • Type de mesure : Ampèremètre
  • Enregistrement de données : Indicateurs de maintenance
  • Hauteur : 255 mm
  • Largeur : 140 mm
  • Profondeur : 110 mm
  • Poids : 6.2 kg
  • Gamme : Compact
  • Gamme de produits : NSX400…630
  • Nom du produit : Compact NSX
  • Fonction produit : Disjoncteur
  • Nom abrégé de l’appareil : Compact NSX630F
  • Fonction de l’appareil : Distribution
  • Description des pôles : 3P
  • Pôles protégés : 3t
  • Type de réseau : AC
  • Fréquence du réseau : 50/60 Hz
  • In courant assigné d’emploi : 630 A ( 40 °C )
  • [Ui] tension assignée d’isolement : 800 V AC 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ue] tension assignée d’emploi : 690 V AC 50/60 Hz
  • Codification du pouvoir de coupure : F
  • Pouvoir de coupure : 30 kA Icu à 440 V AC 50/60 Hz conformément à IEC 60947-2
    20 kA Icu à 525 V AC 50/60 Hz conformément à IEC 60947-2
    30 kA à 480 V AC 50/60 Hz conformément à NEMA AB1
    20 kA à 600 V AC 50/60 Hz conformément à UL 508
    35 kA à 480 V AC 50/60 Hz conformément à UL 508
    10 kA Icu à 660/690 V AC 50/60 Hz conformément à IEC 60947-2
    36 kA Icu à 380/415 V AC 50/60 Hz conformément à IEC 60947-2
    25 kA Icu à 500 V AC 50/60 Hz conformément à IEC 60947-2
    85 kA à 240 V AC 50/60 Hz conformément à UL 508
    40 kA Icu à 220/240 V AC 50/60 Hz conformément à IEC 60947-2
    40 kA à 240 V AC 50/60 Hz conformément à NEMA AB1
  • [Ics] pouvoir assigné de coupure de service en court-circuit : Ics 30 kA IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 440 V AC AC AC 50/60 Hz 50/60 Hz
    Ics 25 kA 500 V AC 50/60 Hz conformément à IEC 60947-2
    Ics 10 kA IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 525 V AC AC AC 50/60 Hz 50/60 Hz
    Ics 10 kA 660/690 V AC 50/60 Hz conformément à IEC 60947-2
    Ics 36 kA 380/415 V AC 50/60 Hz conformément à IEC 60947-2
    Ics 40 kA IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 conformément à IEC 60947-2 220/240 V AC AC AC 50/60 Hz 50/60 Hz
  • Aptitude au sectionnement : Oui conformément à IEC 60947-2
    Oui conformément à EN 60947-2
  • Catégorie d’emploi : A
  • Nom du déclencheur : Micrologic 5.3 A
  • Technologie de déclencheur : Électronique
  • Fonctions de protection du déclencheur : LSI
  • Calibre du déclencheur : 630 A ( 40 °C )
  • Type de protection : Protection instantanée contre court-circuit
    Protection surcharge (long retard)
    Protection court retard
  • Degré de pollution : 3 conformément à IEC 60664-1

• Caractéristiques environnementales
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0819 –
    Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-dessus du seuil
  • Profil environnemental du produit : Disponible
    Télécharger Profil environnemental produit
  • Instructions de fin de vie du produit : Disponible
    Télécharger Manuel de fin de vie

• Garantie contractuelle
  • Période : 18 mois
