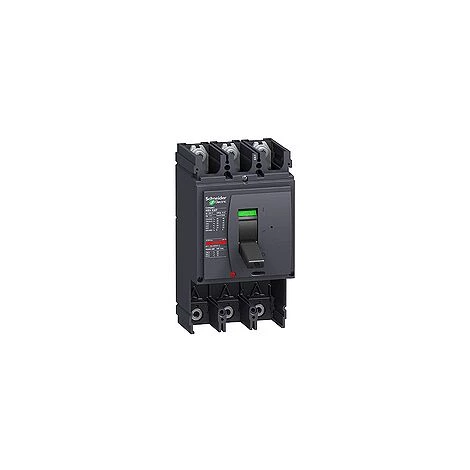

SCHNEIDER NSX630L 3P SANS DECLENCHEUR DISJONCTEUR COMPACT – LV432805

Caractéristiques

• Type de produit: Disjoncteur

• Principales
  • gamme : Compact
  • gamme de produits : NSX400…630
  • fonction produit : Bloc de coupure
  • nom abrégé de l’appareil : Compact NSX630L
  • fonction de l’appareil : Distribution
  • nom de disjoncteur : Compact NSX630L
  • description des pôles : 3P
  • type de réseau : CA
  • fréquence du réseau : 50/60 Hz
  • In courant assigné d’emploi : 630 A ( 40 °C )
  • [Ui] tension assignée d’isolement : 800 V CA 50/60 Hz conforme à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV conforme à IEC 60947-2
  • [Ue] tension assignée d’emploi : CA 50/60 Hz conforme à IEC 60947-2
  • codification du pouvoir de coupure : L
  • pouvoir de coupure : 130 kA Icu à 440 V CA 50/60 Hz conforme à IEC 60947-2
    150 kA Icu à 220/240 V CA 50/60 Hz conforme à IEC 60947-2
    150 kA Icu à 380/415 V CA 50/60 Hz conforme à IEC 60947-2
    50 kA Icu à 525 V CA 50/60 Hz conforme à IEC 60947-2
    70 kA Icu à 500 V CA 50/60 Hz conforme à IEC 60947-2
    35 kA Icu à 660/690 V CA 50/60 Hz conforme à IEC 60947-2
  • aptitude au sectionnement : Oui conforme à EN 60947-2
    Oui conforme à IEC 60947-2
  • catégorie d’emploi : A
  • degré de pollution : 3 conformément à IEC 60947-1

• Complémentaires
  • type de commande : Par maneton
  • mode d’installation : Fixe
  • support de montage : Plaque arrière
  • raccordement haut : Façade
  • raccordement bas : Façade
  • type de protection : Sans protection
  • durée de vie mécanique : 15000 cycle conforme à IEC 60947-2
  • durée de vie électrique : 2000 cycle 690 V CA 50/60 Hz In conforme à IEC 60947-2
    4000 cycle 440 V CA 50/60 Hz In conforme à IEC 60947-2
    6000 cycle 690 V CA 50/60 Hz In/2 conforme à IEC 60947-2
    8000 cycle 440 V CA 50/60 Hz In/2 conforme à IEC 60947-2
  • pas de raccordement : 45 mm
  • hauteur : 255 mm
  • largeur : 140 mm
  • profondeur : 110 mm

• Environnement
  • normes : UL 508
    EN 60947-2
    IEC 60947-2
  • certifications du produit : CSA
    UL
  • degré de protection IP : IP40 conforme à IEC 60529
  • Tenue aux chocs IK : IK07 conforme à IEC 62262
  • température de fonctionnement : -35…70 °C
  • température ambiante pour le stockage : -55…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0819 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
