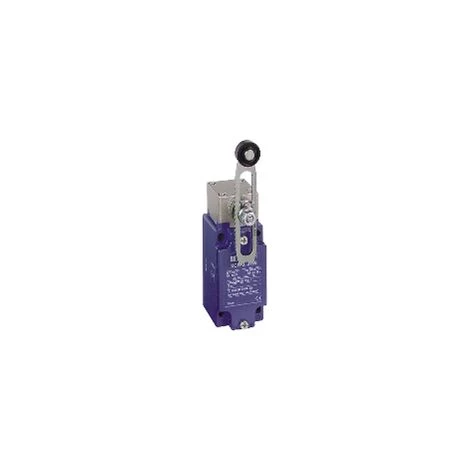

SCHNEIDER OsiSense XCKJ – Inter. De Pos. – Levier Galet Plast. Long -1O+1F- Brusque – M20 – XCKJ10541H29

• Principales
  • gamme de produits : OsiSense XC
  • nom de gamme : Format standard
  • fonction produit : Commutateur de fin de course
  • nom abrégé de l’appareil : XCKJ
  • forme du capteur : –
  • type de carter : Fixe
  • type de tête : Tête rotative
  • matière : Métal
  • matière du corps : Zamak
  • matière de la tête : Zamak
  • mode de fixation : Par le corps
  • mouvement tête de commande : Tournant
  • type d’unité de commande : Levier à galet à rappel thermoplastique (longueur variable)
  • type d’approche : Approche latérale 1 ou 2 sens programmables
  • entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7…13 mm
  • nombre de pôles : 2
  • description des contacts : 1 O » + 1 « F »
  • fonctionnement des contacts : À action brusque

«

• Complémentaires
  • mouvement d’attaque : Avec came 30°
  • raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²
  • forme d’isolation entre contacts : Zb
  • type d’enclenchements : 1
  • ouverture positive : Sans
  • couple minimal d’actionnement : 0.25 N.m
  • vitesse d’attaque maximale : 1,5 m/s
  • [Ie] courant assigné d’emploi : 0,125 à 240 V, AC-15, A300 conforme à EN/IEC 60947-5-1 appendix A
    0.27 A à 250 V, DC-13, Q300 conforme à EN/IEC 60947-5-1 appendix A
  • [Ithe] courant thermique d’emploi sous enveloppe : 10 A
  • [Ui] tension assignée d’isolement : 300 V conforme à CSA C22.2 No 14
    500 V niveau de pollution 3 conforme à IEC 60947-1
    300 V conforme à UL 508
  • résistance entre bornes : <= 25 MΩ conforme à IEC 60255-7 catégorie 3
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60664
    6 kV conforme à IEC 60947-1
  • protection contre les courts-circuits : 10 A par gG cartouche fusible
  • durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
    5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
    5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
  • durée de vie mécanique : 30000000 cycle
  • largeur : 40 mm
  • hauteur : 77 mm
  • profondeur : 44 mm
  • poids : 0.485 kg
  • description des bornes ISO n°1 : (21-22)NC
    (13-14)NO

• Environnement
  • tenue aux chocs mécaniques : 50 gn (durée = 11 ms) conforme à IEC 60068-2-27
  • tenue aux vibrations : 25 gn (f = 10…500 Hz) conforme à IEC 60068-2-6
  • degré de protection IP : IP66 conforme à IEC 60529
  • Tenue aux chocs IK : IK07 conforme à EN 50102
  • catégorie de surtension : Classe I conforme à NF C 20-030
    Classe I conforme à IEC 61140
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -40…70 °C
  • traitement de protection : TC
  • certifications du produit : CSA
    UL
    CCC
  • normes : IEC 60947-5-1
    EN 60204-1
    CSA C22.2 No 14
    IEC 60204-1
    EN 60947-5-1
    CENELEC EN 50041
    UL 508
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0951 – Déclaration de conformité Schneider Electric
  • REACh :
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
