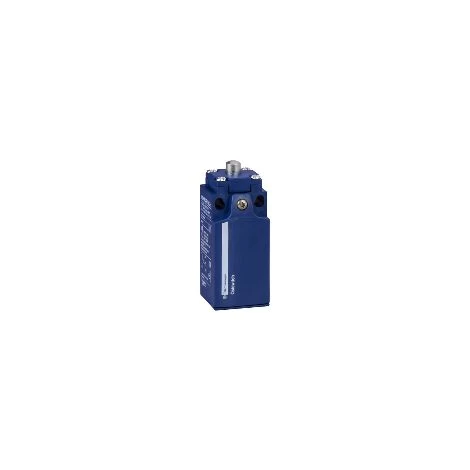

SCHNEIDER OsiSense XCKN – Inter. De Pos. – Poussoir Métal -1O+1F- Brusque – M20

Caractéristiques

• Largeur: 3
• Hauteur: 7.5
• Certification environnementale: NF CES

• Principales
  • Gamme de produits : OsiSense XC
  • nom de gamme : Format standard
  • Fonction produit : Commutateur de fin de course
  • Nom de l’appareil : XCKN
  • forme du capteur : Forme compact B
  • Type de carter : Fixe
  • Type de tête : Tête de piston
  • Matière : Plastique
  • matière du corps : Plastique
  • Matière de la tête : Plastique
  • Mode de fixation : Par le corps
  • mouvement tête de commande : Linéaire
  • type d’unité de commande : Poussoir à rappel métal
  • type d’approche : Approche verticale, 1 direction
  • entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7…13 mm
  • Nombre de pôles : 2
  • Description des contacts : 1 « O » + 1 « F »
  • Fonctionnement des contacts : À action brusque

• Complémentaires
  • mouvement d’attaque : Sur embout
  • raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²
  • forme d’isolation entre contacts : Zb
  • Ouverture positive : Avec
  • force minimale pour ouverture positive : 30 N
  • effort minimal d’actionnement : 15 N
  • vitesse d’attaque minimale : 0,01 m/min
  • vitesse d’attaque maximale : 0,5 m/s
  • précision de répétition : 0,1 mm sur les points d’enclenchement avec 1 million de cycles d’opération
  • désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A
    R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
  • [Ui] tension assignée d’isolement : 300 V se conformer à UL 508
    500 V (degré de pollution 3) se conformer à IEC 60947-1
    300 V se conformer à CSA C22.2 No 14
  • [Uimp] tension assignée de tenue aux chocs : IEC 60664 6 kV
    IEC 60947-1 6 kV
  • protection contre les courts-circuits : 10 A cartouche fusible, type gG
  • durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
    5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
    5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
  • Endurance mécanique : 10000000 cycle
  • Largeur : 30 mm
  • Hauteur : 75 mm
  • Profondeur : 30 mm
  • Poids du produit : 0,135 kg
  • Description des bornes ISO n°1 : (13-14)NO
    (21-22)NC
  • Présentation du produit : Produit complet
  • Code de compatibilité : XCKN
  • application spécifique : Basique compact

• Environnement
  • Tenue aux chocs mécaniques : 45 gn pour 11 ms se conformer à CEI 60068-2-27
  • Tenue aux vibrations : 25 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
  • Degré de protection IP : IP65 se conformer à CEI 60529
  • Tenue aux chocs IK : IK04 se conformer à EN 50102
  • Catégorie de surtension : Classe II se conformer à IEC 61140
    Classe II se conformer à NF C 20-030
  • Température de fonctionnement : -25…70 °C
  • Température ambiante de stockage : -40…70 °C
  • Traitement de protection : TC
  • Certifications du produit : UL
    CCC
    CSA
  • Normes : IEC 60204-1
    CSA C22.2 No 14
    IEC 60947-5-1
    UL 508
    EN 60204-1
    EN 60947-5-1
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Profil environnemental :
