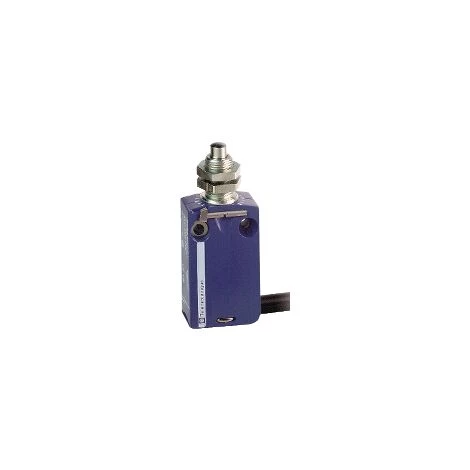

SCHNEIDER OsiSense XCMD – Inter. De Pos. – M12 Poussoir Métal -1O+1F- Brusque – 1m – XCMD21F0L1

Caractéristiques

• Type: Connecteur
• Largeur: 3
• Hauteur: 5
• Certification environnementale: NF CES

• Principales
  • gamme de produits : OsiSense XC
  • nom de gamme : Format standard
  • fonction produit : Commutateur de fin de course
  • nom abrégé de l’appareil : XCMD
  • forme du capteur : Miniature
  • type de carter : Fixe
  • type de tête : Tête de piston M12
  • matière : Métal
  • matière du corps : Zamak
  • matière de la tête : Zamak
  • mode de fixation : Par la tête
  • mouvement tête de commande : Linéaire
  • type d’unité de commande : Poussoir à rappel métal
  • type d’approche : Approche verticale 1 direction
  • nombre de pôles : 2
  • description des contacts : 1 O » + 1 « F »
  • fonctionnement des contacts : À action brusque

«

• Complémentaires
  • mouvement d’attaque : Sur embout
  • raccordement électrique : Connecteur à câble amovible
  • longueur de câble : 1 m
  • composition du câble : 5 x 0,75 mm²
  • matière de l’isolant du fil : PvR
  • forme d’isolation entre contacts : Zb
  • ouverture positive : Avec
  • force minimale pour ouverture positive : 42.5 N
  • effort minimal d’actionnement : 8.5 N
  • vitesse d’attaque minimale : 0.01 m/min
  • vitesse d’attaque maximale : 0,5 m/s
  • désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conforme à EN/IEC 60947-5-1 appendix A
    R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conforme à EN/IEC 60947-5-1 appendix A
  • [Ui] tension assignée d’isolement : 300 V niveau de pollution 3 conforme à CSA C22.2 No 14
    300 V niveau de pollution 3 conforme à UL 508
    400 V niveau de pollution 3 conforme à IEC 60947-5-1
  • résistance entre bornes : <= 25 MΩ conforme à IEC 60255-7 catégorie 3
  • [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à IEC 60664
    4 kV conforme à IEC 60947-1
  • protection contre les courts-circuits : 6 A par gG cartouche fusible
  • durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
    5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
    5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 appendix C
  • durée de vie mécanique : 10000000 cycle
  • largeur : 30 mm
  • hauteur : 50 mm
  • profondeur : 16 mm
  • poids : 0.195 kg

• Environnement
  • tenue aux chocs mécaniques : 25 gn (durée = 18 ms) conforme à IEC 60068-2-27
  • tenue aux vibrations : 5 gn (f = 10…500 Hz) conforme à IEC 60068-2-6
  • degré de protection IP : IP68 conforme à IEC 60529
    IP66 conforme à IEC 60529
    IP67 conforme à IEC 60529
  • Tenue aux chocs IK : IK06 conforme à EN 50102
  • catégorie de surtension : Classe I conforme à NF C 20-030
    Classe I conforme à IEC 61140
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -40…70 °C
  • traitement de protection : TC
  • certifications du produit : UL
    CCC
    CSA
  • normes : EN/IEC 60947-5-1
    CSA C22.2 No 14
    UL 508
    EN/IEC 60204-1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 1002 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
