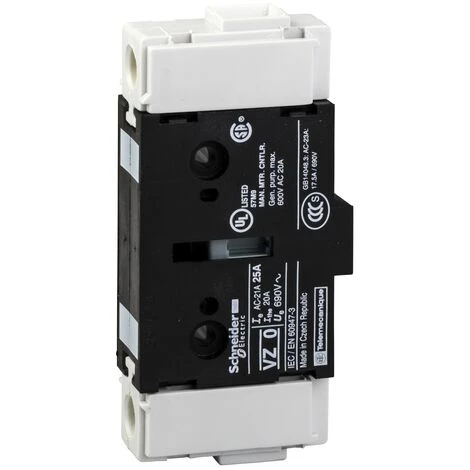

SCHNEIDER Pôle Principal 20 A Pour V01 – VZ01

Caractéristiques

• Type de connexion: A vis
• Position des connecteurs: Haut
• Largeur: 16
• Profondeur: 35
• Hauteur: 74

• Principales
  • gamme : TeSys
  • nom abrégé de l’appareil : VZ
  • fonction produit : Pôle supplémentaire
  • niveau de performance : Hautes performances
  • description des pôles : 1P
  • description des contacts : 1 F »
  • accessoires associés : V01
  • compatibilité de gamme : TeSys VARIO interrupteur-sectionneur
  • type de réseau : CC
    CA
  • fréquence du réseau : 50/60 Hz
  • aptitude au sectionnement : Oui

«

• Complémentaires
  • emplacement de montage : Gauche
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ith] courant thermique conventionnel : 20 A
  • [Ithe] courant thermique d’emploi sous enveloppe : 16 A
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 30000 cycle DC-1 à 5
    100000 cycle AC-21
  • mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 6 mm² – rigidité du câble: souple – avec embout
    Circuit de puissance : borniers à vis-étrier câble 10 mm² – rigidité du câble: rigide
  • couple de serrage : Circuit de puissance : 2.1 N.m – sur borniers à vis-étrier
  • hauteur : 74 mm
  • largeur : 16 mm
  • profondeur : 35 mm
  • poids : 0.05 kg

• Environnement
  • normes : IEC 60947-3
  • certifications du produit : GL
    CSA
    UL
  • traitement de protection : TC
  • degré de protection IP : IP20 conformément à IEC 60529
  • robustesse mécanique : Vibrations 10 à 150 Hz 1 gn IEC 60068-2-6
    Chocs 11 ms 30 Gn IEC 60068-2-27
  • température de fonctionnement : -20…50 °C
  • tenue au feu : 960 °C conformément à IEC 60695-2-1
• Garantie contractuelle
  • Période : 18 mois
