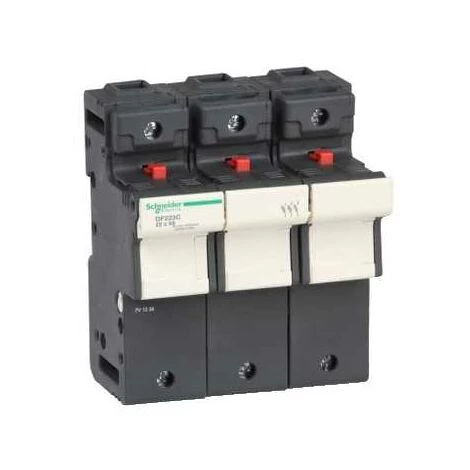

SCHNEIDER PORTE-FUS 3P 125A POUR FUSIBLE 22 X 58 MM – DF223C

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 125
• Courbe de déclenchement: C
• Type de connexion: A vis
• Section des fils préconisée: 25
• Largeur: 22
• Profondeur: 76.5

• Principales
  • Gamme : TeSys
  • Nom du produit : TeSys DF
  • Fonction produit : Sectionneur fusible
  • Nom abrégé de l’appareil : DF22
  • Description des pôles : 3P

• Complémentaires
  • Support de montage : Rail
  • Position de montage : Vertical +/- 23°
  • Type de commande : Par maneton
  • [Ie] courant assigné d’emploi : 125 A pour circuit de puissance
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • Tenue au feu : 960 °C conformément à IEC 60695-2-1
  • [Ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires conformément à IEC 60269-1
  • Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3
    120 kA 500 V conformément à IEC 60947-3
    80 kA 690 V conformément à IEC 60947-3
  • Taille du fusible : 22 x 58 mm
  • Type de fusible : GG
    AM
  • [Ui] tension assignée d’isolement : 690 V pour circuit de puissance AC
    690 V pour circuit de puissance DC
  • Mode de raccordement : 1 rigide câble(s) 2.5…35 mm² sur borniers à vis-étrier pour circuit de puissance
    2 rigide câble(s) 2.5…25 mm² sur borniers à vis-étrier pour circuit de puissance
    1 souple câble(s) 2.5…35 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance
    2 souple câble(s) 2.5…25 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance
    1 souple câble(s) 2.5…35 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
    2 souple câble(s) 2.5…25 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
  • Couple de serrage : 4 N.m circuit de puissance : sur borniers à vis-étrier
  • Quantité par lot : Lot de 2

• Environnement
  • Normes : CSA C22.2 No 39
    UL 512
    IEC 60947-3
  • Certifications du produit : UR
  • Degré de protection IP : IP20 conformément à IEC 60529
  • Traitement de protection : TH
  • Température ambiante pour le stockage : -40…80 °C
  • Température de fonctionnement : -20…60 °C avec réduction de courant
  • Hauteur : 127.5 mm
  • Largeur : 105 mm
  • Profondeur : 76,5 mm
  • Poids : 0.654 kg
• Garantie contractuelle
  • Période : 18 mois
