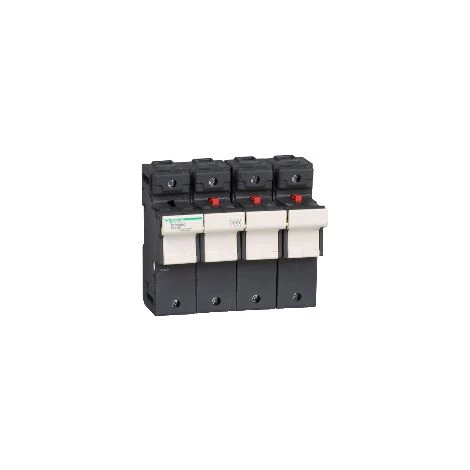

SCHNEIDER PORTE-FUS 3P/N 125A POUR FUSIBLE 22 X 58 MM – DF223NC

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 125
• Type de connexion: A vis
• Section des fils préconisée: 25
• Largeur: 22
• Profondeur: 76.5

• Principales
  • gamme : TeSys
  • nom du produit : TeSys DF
  • fonction produit : Sectionneur fusible
  • nom abrégé de l’appareil : DF22
  • description des pôles : 3P + N

• Complémentaires
  • support de montage : Rail
  • position de montage : Vertical +/- 23°
  • type de commande : Par maneton
  • [Ie] courant assigné d’emploi : 125 A pour circuit de puissance
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • tenue au feu : 960 °C conformément à IEC 60695-2-1
  • [Ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires conformément à IEC 60269-1
  • résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3
    120 kA 500 V conformément à IEC 60947-3
    80 kA 690 V conformément à IEC 60947-3
  • taille du fusible : 22 x 58 mm
  • type de fusible : AM
    GG
  • [Ui] tension assignée d’isolement : 690 V pour circuit de puissance AC
    690 V pour circuit de puissance DC
  • mode de raccordement : 1 rigide câble(s) 2.5…35 mm² sur borniers à vis-étrier pour circuit de puissance
    2 rigide câble(s) 2.5…25 mm² sur borniers à vis-étrier pour circuit de puissance
    1 souple câble(s) 2.5…35 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance
    2 souple câble(s) 2.5…25 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance
    1 souple câble(s) 2.5…35 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
    2 souple câble(s) 2.5…25 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
  • couple de serrage : 4 N.m circuit de puissance : sur borniers à vis-étrier

• Environnement
  • normes : IEC 60947-3
    UL 512
    CSA C22.2 No 39
  • certifications du produit : UR
  • degré de protection IP : IP20 conformément à IEC 60529
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…80 °C
  • température de fonctionnement : -20…60 °C avec réduction de courant
  • hauteur : 127.5 mm
  • largeur : 140 mm
  • profondeur : 76,5 mm
  • poids : 0.892 kg
• Garantie contractuelle
  • Période : 18 mois
