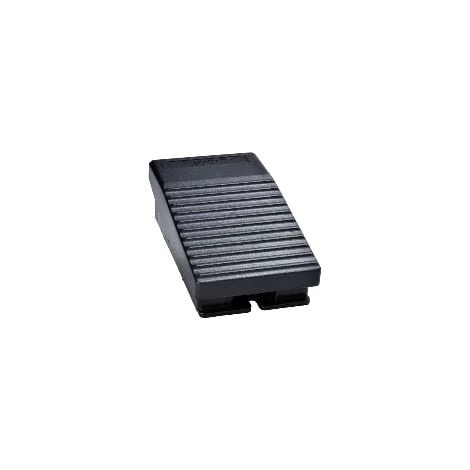

SCHNEIDER Preventa XPEA – Inter. à Pied – Simple – Sans Capot – Plast.- Noir – 1O+1F – XPEA110

Caractéristiques

• Type(s) de contact(s): Normalement ouvert

• Principales
  • gamme de produits : Harmony XPE
  • fonction produit : Interrupteur à pédale
  • matière : Plastique
  • type d’interrupteur à pied : Interrupteur à pédale unique
  • nom abrégé de l’appareil : XPEA
  • mécanisme déclencheur : Sans mécanisme de déclenchement
  • fonctionnement des contacts : 1 étage
  • description des contacts : 1 O » + 1 « F »
  • couleur : Noir

«

• Complémentaires
  • ouverture positive : Avec conforme à EN/CEI 60947-5-1 appendix K
  • mode de raccordement : Borniers à vis-étrier : <= 1 x 2,5 mm² avec ou sans embout
    Borniers à vis-étrier : <= 2 x 1,5mm² avec ou sans embout
  • entrée de câble : 1 trou simple pour presse-étoupe de câble M16
    1 trou simple pour presse-étoupe de câble M20
  • durée de vie mécanique : 2000000 cycle
  • [Ie] courant assigné d’emploi : 0,125, 240 V, AC-15, A300
    0.27 A, 250 V, DC-13, Q300 conforme à EN/IEC 60947-5-1 appendix A
  • [Ui] tension assignée d’isolement : 300 V conforme à CSA C22.2 No 14
    500 V, niveau de pollution: 3 conforme à EN/IEC 60947-1
    500 V, niveau de pollution: 3 conforme à NF C 20-040 groupe C
    500 V, niveau de pollution: 3 conforme à VDE 0110 gr C
    300 V conforme à UL 508
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-1
  • résistance entre bornes : <= 25 MΩ conforme à IEC 60255-7 catégorie 3
    <= 25 MΩ conforme à NF C 93-050 méthode A
  • protection contre les courts-circuits : 10 A par cartouche fusible type gG conforme à EN/IEC 60947-5-1
    10 A par cartouche fusible type gG conforme à VDE 0660-200
  • puissance assignée d’emploi en W : 10 W DC-13, cadence de fonctionnement: 60 cyc/mn, 5000000 cycle, 24 V, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 annexe C
    4 W DC-13, cadence de fonctionnement: 60 cyc/mn, 5000000 cycle, 120 V, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 annexe C
    7 W DC-13, cadence de fonctionnement: 60 cyc/mn, 5000000 cycle, 48 V, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 annexe C
  • poids : 0.275 kg

• Environnement
  • normes : EN/IEC 60947-5-1
  • traitement de protection : TH
  • température de fonctionnement : -25…55 °C
  • température ambiante pour le stockage : -40…70 °C
  • tenue aux vibrations : 5 gn (f = 10…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 25 gn conforme à IEC 60068-2-27
  • catégorie de surtension : Classe II conforme à EN/IEC 61140
    Classe II conforme à NF C 20-030
  • degré de protection IP : IP43 conforme à IEC 60529
• Garantie contractuelle
  • Période : 18 mois
