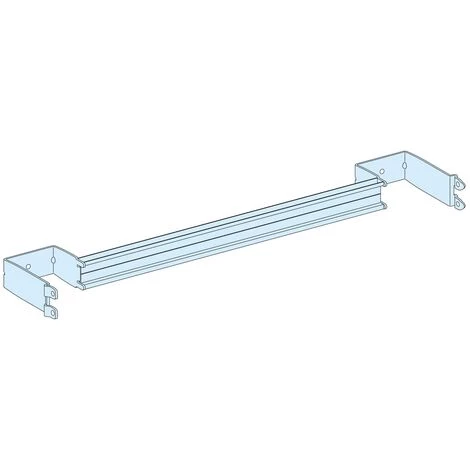

SCHNEIDER RAIL APP.MOD. – 03401

Caractéristiques

• Diamètre: 9

• Principales
  • gamme : Prisma
  • compatibilité de gamme : Prisma P
  • fonction produit : Rail
  • catégorie d’accessoire / d’élément séparé : Accessoire d’installation
  • type de rail : Modulaire
  • produit installé : Multi 9 : fixe appareil modulaire
    Acti 9 : fixe appareil modulaire
    Vigirex : RH10
    Vigirex : RH21
    Vigirex : RH99
    Multi 9 : appareil de mesure
    Acti 9 : appareil de mesure
    TeSys : fixe GV2LE
    TeSys : fixe GV2ME
    TeSys : fixe GV2RTn
    Multi 9 : fixe dispositif modulaire <= 40 A
    Acti 9 : fixe dispositif modulaire <= 40 A
    Multi 9 : fixe NG125 avec protection differentielle – contrôle: par maneton
    Multi 9 : fixe NG125 sans protection differentielle – contrôle: par maneton
    Multi 9 : fixe NG125 NA – contrôle: par maneton
    Acti 9 : fixe C120 avec protection differentielle – contrôle: par maneton
    Acti 9 : fixe C120 sans protection differentielle – contrôle: par maneton
    Vigilohm : IM20
    Vigilohm : IM20H
    Vigilohm : IM10
    Vigilohm : IM10H
    Vigilohm : IM9
    Vigilohm : IM9-OL
    Vigirex : RH197M
    Compact : fixe INS40 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS63 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS100 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS125 – contrôle: poignée rotative frontale directe – vertical installation
    Compact : fixe INS160 – contrôle: poignée rotative frontale directe – vertical installation
    Acti 9 : fixe iC120 avec protection differentielle – contrôle: par maneton
    Acti 9 : fixe iC120 sans protection differentielle – contrôle: par maneton
    Acti 9 : fixe lampe module 1/2 ou 1 – horizontal installation
  • description des pôles : 9x 3P : fixe : GV2LE
    9x 3P : fixe : GV2ME
    9x 3P : fixe : GV2RTn
    1x 3P : fixe : NG125
    1x 3P : fixe : NG125 NA
    1x 3P : fixe : C120
    1x 4P : fixe : NG125
    1x 4P : fixe : NG125 NA
    1x 4P : fixe : C120
    1x 3P : fixe : INS40 vertical installation
    1x 3P : fixe : INS63 vertical installation
    1x 3P : fixe : INS100 vertical installation
    1x 3P : fixe : INS125 vertical installation
    1x 3P : fixe : INS160 vertical installation
    1x 3P : fixe : iC120
    1x 4P : fixe : INS40 vertical installation
    1x 4P : fixe : INS63 vertical installation
    1x 4P : fixe : INS100 vertical installation
    1x 4P : fixe : INS125 vertical installation
    1x 4P : fixe : INS160 vertical installation
    1x 4P : fixe : iC120

• Complémentaires
  • description du coffret/armoire : Cellule – largeur 650 mm 400 mm
  • hauteur nominale de l’enveloppe : 2000 mm
  • nombre de modules verticaux : 3 module(s) : GV2RTn , direct en cellule
    3 module(s) : GV2ME , direct en cellule
    3 module(s) : IM9 en cellule
    3 module(s) : IM9-OL en cellule
    3 module(s) : RH10 en cellule
    3 module(s) : RH197M en cellule
    3 module(s) : RH21 en cellule
    3 module(s) : RH99 en cellule
    3 module(s) : appareil de mesure en cellule
    4 module(s) : INS40 , direct en cellule
    4 module(s) : INS63 , direct en cellule
    4 module(s) : INS100 , direct en cellule
    4 module(s) : INS125 , direct en cellule
    4 module(s) : INS160 , direct en cellule
    4 module(s) : IM10 en cellule
    4 module(s) : IM10H en cellule
    5 module(s) : NG125 NA , direct en cellule
    5 module(s) : INS100 , direct en cellule
    5 module(s) : INS125 , direct en cellule
    5 module(s) : INS160 , direct en cellule
    8 module(s) : dispositif modulaire <= 40 A , direct en cellule
    4 module(s) : appareil modulaire , direct en cellule
    3 module(s) : dispositif modulaire <= 40 A , direct en cellule
    2 module(s) : lampe module 1/2 ou 1 , direct en cellule
    5 module(s) : C120 sans protection differentielle , direct en cellule
    3 module(s) : GV2LE , direct en cellule
    5 module(s) : iC120 sans protection differentielle , direct en cellule
    5 module(s) : NG125 sans protection differentielle , direct en cellule
    5 module(s) : C120 avec protection differentielle , direct en cellule
    5 module(s) : iC120 avec protection differentielle , direct en cellule
    5 module(s) : NG125 avec protection differentielle , direct en cellule
    4 module(s) : IM20 en cellule
    4 module(s) : IM20H en cellule
  • pas de 9 mm : 48
  • quantité par lot : Lot de 1
  • hauteur : 35 mm
  • largeur : 432 mm
  • profondeur : 15 mm
  • poids : 0.5 kg
  • couleur : Naturel
  • matière : Métal

• Environnement
  • normes : NF EN 61439-2
    CEI 61439-1
  • certifications du produit : ASEFA
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0807 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
