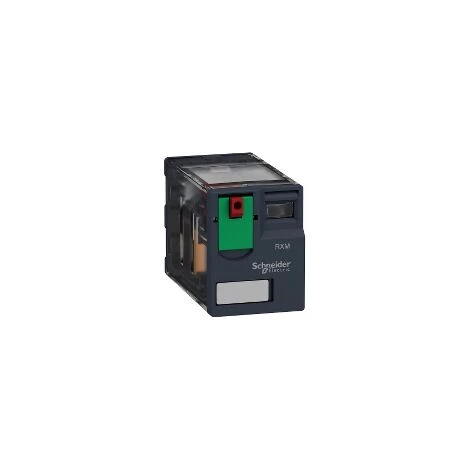

SCHNEIDER Relais De Puissance Miniature – Zelio RXM – 2 CO – 230 V CA – RXM2AB1P7

Caractéristiques

• Type: Relais
• Puissance: 336
• Caractéristiques: Embrochable
• Certification environnementale: NF CES

• Principales
  • gamme de produits : Zelio Relay
  • nom de gamme : Miniature
  • fonction produit : Relais enfichable
  • nom abrégé de l’appareil : RXM
  • description des contacts : 2 OF »
  • tension circuit de commande : 230 V CA, 50/60 Hz
  • [Ithe] courant thermique d’emploi sous enveloppe : 12 Aà -40…55 °C
  • état LED : Sans
  • type de commande : Bouton de test verrouillable
  • coefficient d’utilisation : 20 %

«

• Complémentaires
  • forme des broches : Plat
  • [Ui] tension assignée d’isolement : 250 V conforme à IEC
    300 V conforme à UL
    300 V conforme à CSA
  • [Uimp] tension assignée de tenue aux chocs : 4 kV pour 1,2/50 µs
  • matériau des contacts : AgNi
  • [Ie] courant assigné d’emploi : 12 A à 28 V DC (NO) conforme à IEC
    12 A à 250 V AC (NO) conforme à IEC
    0,25 à 28 V DC (O ») conforme à IEC
    0,25 à 250 V AC (« O ») conforme à IEC
    12 A à 28 V DC conforme à UL
    12 A à 277 V AC conforme à UL
  • tension de coupure maximale : 250 V conforme à IEC
  • courant de charge : 12 Aà 250 V AC
    12 Aà 28 V DC
  • pouvoir de commutation maximum : 3000 VA/336 W
  • capacité de commutation minimum : 170 mWà 10 mA, 17 V
  • vitesse de commande : <= 18000 cycles/heure sans charge
    <= 1200 cycles/heure sous-charge
  • durée de vie mécanique : 10000000 cycle
  • durée de vie électrique : 100000 cycle pour résistive charge
  • consommation moyenne en VA : 1.2 à 60 Hz
  • consommation moyenne en VA : 1.2 VA 60 Hz
  • seuil de tension de retombée : >= 0,15 Uc
  • temps de fonctionnement : 20 ms
  • temps de réinitialisation : 20 ms
  • résistance moyenne : 15000 Ohmà 20 °C +/- 15 %
  • limites de la tension assignée d’emploi : 184…253 V AC
  • données de fiabilité de la sécurité : B10d = 100000
  • catégorie de protection : RT I
  • position de montage : Toutes positions
  • poids : 0.037 kg
  • présentation du produit : Produit complet

«

• Environnement
  • tenue diélectrique : 1300 V AC entre contacts avec micro disconnection insulation
    2000 V AC entre bobine et contact avec renforcé insulation
    2000 V AC entre pôles avec basic insulation
  • certifications du produit : CE
    CSA
    GOST
    RoHS
    UL
    REACH
    Lloyd’s
  • normes : EN/IEC 61810-1
    UL 508
    CSA C22.2 No 14
  • température ambiante pour le stockage : -40…85 °C
  • température de fonctionnement : -40…55 °C
  • tenue aux vibrations : 3 gn (f = 10…150 Hz), amplitude +/- 1 mm (sur 5 cycles in operation)
    5 gn (f = 10…150 Hz), amplitude +/- 1 mm (sur 5 cycles not operating)
  • degré de protection IP : IP40 conforme à EN/IEC 60529
  • tenue aux chocs mécaniques : 10 gn en marche
    30 gn non fonctionnant
  • degré de pollution : 3
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0801 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
