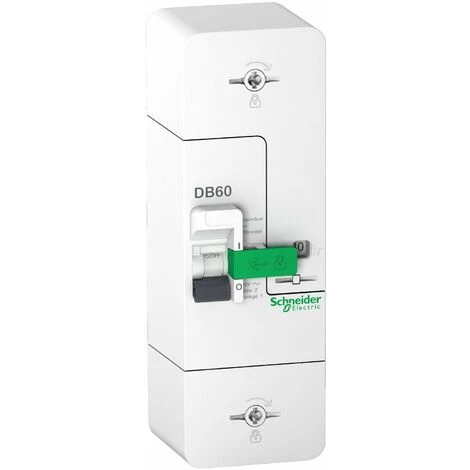

SCHNEIDER Resi9 DB60 – Disjoncteur Branchement – 1P+N – 15/30/45A – Non Différentiel

Caractéristiques

• Nombre de pôles: 1P+N
• Tension: 250
• Pouvoir de coupure: 2
• Certification environnementale: NF CES

• Principales
  • application du disjoncteur : Distribution
  • Gamme : Resi9
  • Gamme de produits : DB60
  • Nom du produit : DB60
  • Fonction produit : Disjoncteur
  • Position de l’appareillage dans l’installation : En tête d’installation
  • Description des pôles : 1P + N
  • [In] courant assigné d’emploi : 45 A
  • type de réglage : 45 A 9 kVA
    30 A 6 kVA
    15 A 3 kVA
  • Position du pôle neutre : Gauche
  • Normes : NF C 62-412
  • Certifications du produit : ERDF CPT M&S SPE 11015B
  • Classe d’isolation électrique : Classe II
  • Type de réseau : CA
  • Type de déclencheur : Thermique-magnétique
  • fonction disponible : Ouverture du capot ouvert position du disjoncteur

• Complémentaires
  • Fréquence du réseau : 50 Hz
  • [Ue] tension assignée d’emploi : 250 V CA 50 Hz se conformer à NF C 62-412
  • Technologie de déclenchement sur courant résiduel : Indépendant de la tension
  • Pouvoir de coupure : 2 kA
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Support de montage : Platine de montage
  • Hauteur : 209 mm
  • Largeur : 71 mm
  • Profondeur : 73 mm
  • Endurance mécanique : 5000 cycle
  • Endurance électrique : 1000 cycle se conformer à NF C 62-412
  • prévision de verrouillage : Cadenassable avec cadenas Ø 6 mm
  • Verrouillages optionnels : Cadenassage sur position OFF
  • mode de raccordement : Bornes d’orientation 30°, section de câble: 2,5…25 mm²
  • couple de serrage : 4 N.m power terminals:
    1 N.m réglage:
  • Protection différentielle : Sans
  • Segment de marché : Résidentiel
  • Pays cible : France

• Environnement
  • degré de protection IP : IP40 (face avant)
  • Compatibilité électromagnétique : Décharge électrostatique se conformer à CEI 6100-4-11
    Test d’immunité aux champs électromagnétiques radio-fréquences rayonnés se conformer à CEI 61000-4-3
    Test d’immunité aux transitoires électriques rapides se conformer à CEI 61000-4-4
    Test d’immunité aux surtensions se conformer à CEI 61000-4-5
    Perturbations RF transmises par conduction se conformer à CEI 61000-4-6
    Champ magnétique à la fréquence d’alimentation se conformer à CEI 61000-4-8
    Émission de perturbation transmise par conduction se conformer à CEI 61000-4-16
    Émission rayonnée se conformer à EN 55022-11
  • Humidité relative : 90 % à 40 °C
  • Température de fonctionnement : -20…55 °C
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Directive RoHS UE : Conforme
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
