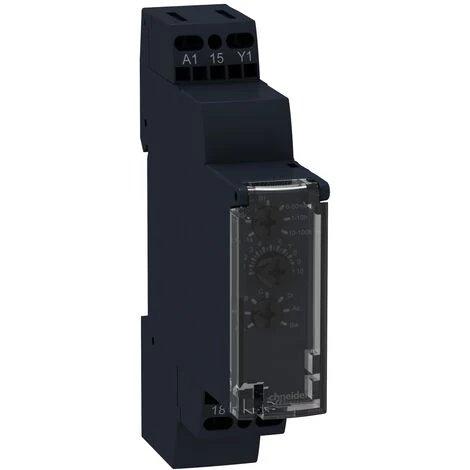

SCHNEIDER TEMPO MULTI 12 240V AC DC – RE17RMMW

Caractéristiques

• Type: Relais
• Tension: 240

• Principales
  • gamme de produits : Zelio Time
  • fonction produit : Relais de temporisation modulaire
  • type de sortie TOR : Relais
  • largeur : 17,5 mm
  • nom abrégé de l’appareil : RE17R
  • type de temporisation : A
    C.a.
    At
    B
    Bw
    C
    D
    Di
    H
    Ht
  • domaine de réglage de la temporisation : 0.1…1 s
    1…10 H
    1…10 min
    1…10 s
    10…100 H
    6…60 min
    6…60 s
  • courant de sortie nominal : 8 A

• Complémentaires
  • description des contacts : 1 F/O
  • matériau des contacts : Sans cadmium
  • type de commande : Sélecteur sur face avant
  • [Us] tension d’alimentation : 12 à 240 V AC/DC à 50/60 Hz
  • plage d’utilisation en tension : 0,85 à 1,1 Us
  • fréquence d’alimentation : 50…60 Hz (+/- 5 %)
  • tension d’entrée : 5 V
  • mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,5 à 1 x 3,3 mm² AWG 20 à AWG 12 (rigide) sans embout
    Bornes à vis, capacité de serrage: 2 x 0,5 à 2 x 2,5 mm² AWG 20 à AWG 14 (rigide) sans embout
    Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 24…AWG 14 (souple) avec embout
    Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 (souple) avec embout
  • couple de serrage : 0.6…1 N.m conforme à IEC 60947-1
  • matière du boîtier : Auto-extinguible
  • précision de répétition : +/-0,5% conforme à IEC 61812-1
  • dérive en température : +/- 0,05 %/°C
  • dérive en tension : +/- 0,2 %/V
  • réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C conforme à IEC 61812-1
  • durée de l’impulsion : 100 ms avec charge en parallèle typique
    30 ms typique
  • résistance d’isolement : 100 MΩ à 500 V CC conforme à IEC 60664-1
  • temps de reset : 120 ms sur désexcitation typique
  • facteur de marche : 100 %
  • puissance consommée en VA : <= 3 VA à 240 V AC
  • puissance consommée en W : <= 1.5 W à 240 V CC
  • courant commuté minimum : 10 mA à 5 V CC
  • courant commuté maximum : 8 A AC/DC
  • tension de coupure maximale : 250 V AC
  • pouvoir de coupure : <= 2000 VA
  • taux de disponibilité en Hz : 10 Hz
  • durée de vie électrique : 100000 cycle pour résistif charge (8 Aà 250 V AC maximum)
  • durée de vie mécanique : 10000000 cycle
  • tenue diélectrique : 2,5 kV 1 mA/1 minute 50 Hz conforme à IEC 61812-1
  • [Uimp] tension assignée de tenue aux chocs : 5 kV (1,2/50 µs)
  • retard réponse : < 100 ms
  • marquage : CE
  • distance de fuite : 4 kV/3 conforme à IEC 60664-1
  • données de fiabilité de la sécurité : MTTFd = 296,8 années
    B10d = 270000
  • position de montage : Toutes positions par rapport au plan de montage vertical normal
  • support de montage : Rail DIN 35 mm conforme à EN/IEC 60715
  • signalisation locale : Voyant DEL stabilisé : relais alimenté, aucune temporisation en cours
    Voyant DEL clignotant : temporisation en cours (80 % MARCHE et 20 % ARRET)
    Voyant DEL impulsion: relais hors tension, pas de chronométrage en cours (sauf fonction Di-D, Li-L) (5 % MARCHE et 95 % ARRET)
  • poids : 0.07 kg

• Environnement
  • immunité aux micro-coupures : <= 20 ms
  • normes : 2004/108/EC
    EN 61000-6-1
    EN 61000-6-2
    EN 61000-6-3
    EN 61000-6-4
    IEC 61812-1
    2006/95/EC
  • certifications du produit : CSA
    cULus
    GL
  • température ambiante pour le stockage : -30…60 °C
  • température de fonctionnement : -20…60 °C
  • degré de protection IP : IP20 (bornier) conforme à IEC 60529
    IP40 (enveloppe) conforme à IEC 60529
    IP50 (face avant) conforme à IEC 60529
  • tenue aux vibrations : 20 m/s² (f = 10…150 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 15 gn (durée = 11 ms) conforme à IEC 60068-2-27
  • humidité relative : 93 % sans condensation conforme à IEC 60068-2-30
  • compatibilité électromagnétique : Test d’immunité aux décharges électrostatiques, en contact à 6 kV conforme à IEC 6100-4-11 niveau 3
    Test d’immunité aux décharges électrostatiques, dans l’air à 8 kV conforme à IEC 6100-4-11 niveau 3
    Susceptibilité aux champs électromagnétiques, 80 MHz à 1 GHz à 10 V/m conforme à IEC 61000-4-3 niveau 3
    Test d’immunité aux transitoires électriques rapides, clip de connexion capacitive à 1 kV conforme à IEC 61000-4-4 niveau 3
    Test d’immunité aux transitoires électriques rapides, directe à 2 kV conforme à IEC 61000-4-4 niveau 3
    Test d’immunité aux ondes de choc 1,2/50 µs, mode différentiel à 1 kV conforme à IEC 61000-4-5 niveau 3
    Test d’immunité aux ondes de choc 1,2/50 µs, mode commun à 2 kV conforme à IEC 61000-4-5 niveau 3
    Perturbations RF transmises par conduction, 0,15 à 80 MHz à 10 V conforme à IEC 61000-4-6 niveau 3
    Test d’immunité aux baisses et aux interruptions de tension, 1 cycle à 0 % conforme à IEC 61000-4-11
    Test d’immunité aux baisses et aux interruptions de tension, 25/30 cycles à 70 % conforme à IEC 61000-4-11
    Émissions transmises par conduction et rayonnées conforme à EN 55022 classe B
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 1243 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
