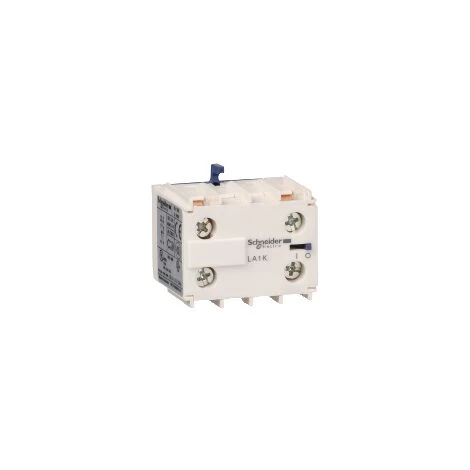

SCHNEIDER TeSys CA – Bloc De Contacts Auxiliaires – 1F+1O – Bornes à Vis-étriers – LA1KN11M

Caractéristiques

• Courant circuit de commande: Courant alternatif
• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis

• Principales
  • Gamme de produits : TeSys K
  • gamme : TeSys
  • nom de l’appareil : LA1
  • fonction produit : Bloc de contact auxiliaire
  • manœuvre des contacts auxiliaires : Instantané
  • composition des pôles : 1F+1O
  • mode de raccordement : Borniers à vis-étrier 1 câble 0,34…1,5 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 2 câble 0.34…1.5 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 1 câble 0.75…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble 0.75…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 1 câble 1.5…4 mm² – rigidité du câble: rigide
    Borniers à vis-étrier 2 câble 1.5…4 mm² – rigidité du câble: rigide

• Complémentaires
  • emplacement de montage : Façade
  • [Ui] tension assignée d’isolement : 600 V – conformément à CSA C22.2
    690 V – conformément à BS 5424
    690 V – conformément à IEC 60947
    750 V – conformément à VDE 0010 groupe C
  • [Ue] tension assignée d’emploi : = 690 V AC = 400 Hz
  • [Ith] courant thermique conventionnel : 10 A à = 50 °C
  • pouvoir nominal d’enclenchement Irms : 110 Aà = 690 V AC conformément à IEC 60947
  • courant temporaire admissible : 80 A 1 s
    60 A 500 ms
    110 A 100 ms
  • calibre du fusible à associer : 10 A gG = 690 V IEC 60947
    10 A gG = 690 V VDE 0660
  • courant commuté minimum : 5 mA
  • tension de commutation minimale : 17 V
  • distance de non-recouvrement : 0,5 mm
  • résistance d’isolement : > 10 MΩ
  • couple de serrage : 1,3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2
  • profondeur : 35 mm
  • poids : 0,045 kg

• Environnement
  • caractéristique d’environnement : Environnement normal
  • normes : BS 5424
    IEC 60947
    NF C 63-110
    VDE 0660
    EN 50012
  • certifications du produit : CSA
    UL
  • degré de protection IP : IP2x se conformer à VDE 0106
  • traitement de protection : TC se conformer à IEC 60068
  • température de fonctionnement maximale : -25…50 °C
  • température ambiante pour le stockage : -50…80 °C
  • altitude de fonctionnement : 2000 m sans déclassement en fonction de la température
• Durabilité de l’offre
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0633 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
