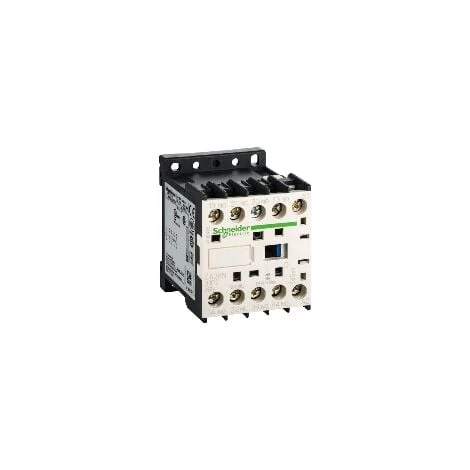

SCHNEIDER TeSys CA2K – Contacteur – 3F+1O – Instantané – 10A – 230Vca

Caractéristiques

• Type de produit: Résistance
• Diamètre: 6
• Certification environnementale: NF CES

• Principales
  • Gamme de produits : Relais de contrôle TeSys K
  • Gamme : TeSys
  • Nom du produit : TeSys CAK
  • Fonction produit : Relais inverseur pour VMC
  • Nom de l’appareil : CA2K
  • application du contacteur : Télécommande
  • Catégorie d’emploi : AC-15
    DC-13
  • composition des pôles : 3 NO + 1 NF
  • [Ue] tension assignée d’emploi : <= 690 V <= 400 Hz
  • type de circuit de commande : CA à 50/60 Hz
  • tension circuit de commande : 230 V CA 50/60 Hz

• Complémentaires
  • [Ith] courant thermique conventionnel : 10 A à <50 °C
  • pouvoir nominal d’enclenchement Irms : 110 A se conformer à CEI 60947
  • calibre du fusible à associer : 10 A gG se conformer à CEI 60947
    10 A gG se conformer à VDE 0660
  • [Ui] tension assignée d’isolement : 690 V se conformer à CEI 60947
    750 V se conformer à VDE 0110 gr C
    690 V se conformer à BS 5424
    600 V se conformer à CSA C22.2 No 14
  • Support de montage : Rail
    Platine
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5…4 mm²rigide
    Borniers à vis-étrier 2 câble(s) 1,5…4 mm²rigide
    Borniers à vis-étrier 1 câble(s) 0,75…4 mm²souple avec extrémité de câble
    Borniers à vis-étrier 2 câble(s) 0,75…4 mm²souple sans extrémité de câble
    Borniers à vis-étrier 1 câble(s) 0,34…1,5 mm²souple avec extrémité de câble
    Borniers à vis-étrier 2 câble(s) 0,34…1,5 mm²souple sans extrémité de câble
  • couple de serrage : 1,3 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm
    1,3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2 6 mm
  • plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)
    Opérationnel: 0,8…1,15 Uc (à <50 °C)
  • temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture « F »
    10…20 ms excitation bobine + fermeture « F »
    15…25 ms désexcitation bobine + fermeture « O »
    5…15 ms excitation bobine + ouverture « O »
  • Endurance mécanique : 10 Mcycles
  • vitesse de commande maxi : 10000 cyc/h
  • immunité aux micro coupures : 2 ms
  • puissance d’appel en VA : 30 VA (à 20 °C)
  • consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)
  • dissipation thermique : 1,3 W
  • tension de commutation minimale : 17 V
  • courant commuté minimum : 5 mA
  • distance de non-recouvrement : 0,5 mm
  • résistance d’isolement : > 10 MΩ
  • Hauteur : 58 mm
  • Largeur : 45 mm
  • Profondeur : 57 mm
  • Poids du produit : 0,18 kg
  • Code de compatibilité : CA2K

• Environnement
  • normes : BS 5424
    CEI 60947
    NF C 63-140
    VDE 0660
  • Certifications du produit : UL
    CSA
  • degré de protection IP : IP2x
  • traitement de protection : TC se conformer à IEC 60068
  • Température de fonctionnement : -25…50 °C
  • Température ambiante de stockage : -50…80 °C
  • altitude de fonctionnement : 2000 m sans
  • Tenue au feu : V1 se conformer à UL 94
    Exigence 2 se conformer à NF F 16-101
    Exigence 2 se conformer à NF F 16-102
  • Robustesse mécanique : Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
    Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
    Chocs contacteur ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27
    Chocs contacteur fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conforme
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
