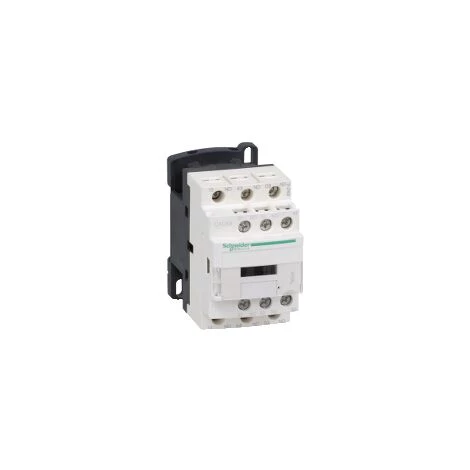

SCHNEIDER TeSys CAD50 – Contacteur – 5F+0O – Instantané – 10A – 110Vca – CAD50F7

Caractéristiques

• Type de produit: Contacteur auxiliaire
• Tension circuit de commande: 110
• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis
• Commande manuelle: Non
• Hauteur: 77
• Profondeur: 84
• Certification environnementale: NF CES

• Principales
  • gamme : TeSys
  • nom du produit : TeSys CAD
  • fonction produit : Relais inverseur pour VMC
  • nom de l’appareil : CAD
  • application du contacteur : Télécommande

• Complémentaires
  • catégorie d’emploi : AC-14
    AC-15
    DC-13
  • composition des pôles : 5 NO
  • [Ue] tension assignée d’emploi : = 690 V CA 25…400 Hz
  • type de circuit de commande : CA 50/60 Hz
  • tension circuit de commande : 110 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
  • [Ith] courant thermique conventionnel : 10 A à = 60 °C
  • pouvoir nominal d’enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1
    250 A CC se conformer à IEC 60947-5-1
  • [Icw] courant assigné de courte durée admissible : 100 A 1 s
    120 A 500 ms
    140 A 100 ms
  • calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 690 V se conformer à IEC 60947-5-1
    600 V certifications UL
    600 V certifications CSA
  • support de montage : Platine
    Rail
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1…2.5 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
  • couple de serrage : 1,2 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2
    1,2 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm
  • plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau
    0,8 à 1,1 Uc opérationnel 50 Hz
    0,85…1,1 Uc opérationnel 60 Hz
  • temps de fonctionnement : 12…22 ms excitation bobine + fermeture « F »
    4…12 ms désexcitation bobine + ouverture « F »
  • durée de vie mécanique : 30 Mcycles
  • vitesse de commande maxi : 180 cyc/mn
  • puissance d’appel maximale en VA : 70 VA à 20 °C 50 Hz
  • consommation maxi au maintien en VA : 8 VA à 20 °C 50 Hz
  • tension de commutation minimale : 17 V
  • courant commuté minimum : 5 mA
  • temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)
    1,5 ms sur excitation (entre contact NC + NO)
  • résistance d’isolement : > 10 MΩ
  • robustesse mécanique : Chocs relais de contrôle ouvert 10 Gn pour 11 ms IEC 60068-2-27
    Chocs relais de contrôle fermé 15 Gn pour 11 ms IEC 60068-2-27
    Vibrations relais de contrôle ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
    Vibrations relais de contrôle fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6
  • hauteur : 77 mm
  • largeur : 45 mm
  • profondeur : 84 mm
  • poids : 0,58 kg

• Environnement
  • normes : VDE 0660
    IEC 60947-5-1
    NF C 63-140
    BS 4794
    EN 60947-5
  • certifications du produit : CSA
    UL
  • degré de protection IP : IP2x face avant se conformer à VDE 0106
  • traitement de protection : TH se conformer à IEC 60068
  • température de fonctionnement maximale : -40…70 °C
  • température ambiante pour le stockage : -60…80 °C
  • altitude de fonctionnement : 3000 m sans déclassement en fonction de la température
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0627 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
