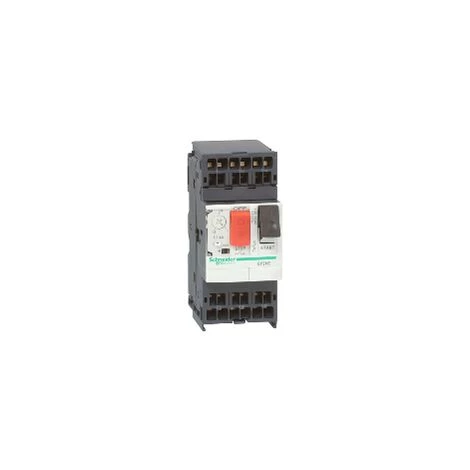

SCHNEIDER TeSys GV2ME – Disj. Moteur – 1,6..2,5A – 3P 3d – Déclencheur Magnéto-thermique – GV2ME073

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Pouvoir de coupure: 3
• Puissance du moteur: 1
• Largeur: 45
• Profondeur: 2
• Norme: IEC/EN 60947-4-1
• Certification environnementale: NF CES

• Principales
  • gamme : TeSys
  • nom du produit : TeSys GV2
  • nom abrégé de l’appareil : GV2ME
  • fonction produit : Disjoncteur
  • fonction de l’appareil : Moteur
  • technologie de déclencheur : Thermique-magnétique

• Complémentaires
  • description des pôles : 3P
  • type de réseau : CA
  • catégorie d’emploi : AC-3 se conformer à IEC 60947-4-1
    A se conformer à IEC 60947-2
  • fréquence réseau : 50/60 Hz se conformer à IEC 60947-4-1
  • mode de fixation : Pincé sur rail DIN symétrique 35 mm
    Vissé sur panneau (avec plaque adaptatrice)
  • position de montage : Toutes positions
  • puissance moteur kW : 0,75 kW à 400/415 V CA 50/60 Hz
    1,1 kW à 500 V CA 50/60 Hz
  • pouvoir de coupure : 3 kA Icu à 690 V CA 50/60 Hz se conformer à IEC 60947-2
    100 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-2
    100 kA Icu à 230/240 V CA 50/60 Hz se conformer à IEC 60947-2
    100 kA Icu à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2
    100 kA Icu à 440 V CA 50/60 Hz se conformer à IEC 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à IEC 60947-2
    100 % à 440 V CA 50/60 Hz se conformer à IEC 60947-2
    100 % à 500 V CA 50/60 Hz se conformer à IEC 60947-2
    0,75 à 690 V CA 50/60 Hz se conformer à IEC 60947-2
    100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2
  • type de commande : Bouton-poussoir
  • In courant assigné d’emploi : 2,5 A
  • calibre du déclencheur : 1,6 à 2,5 A
  • courant de déclenchement magnétique : 33,5 A
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz se conformer à IEC 60947-2
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz se conformer à IEC 60947-2
  • [Ith] courant thermique conventionnel : 2,5 A se conformer à IEC 60947-4-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
  • puissance dissipée par pôle : 2,5 W
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 100000 cycle pour AC-3 à 440 V
  • vitesse de commande : 25 cyc/h
  • service assigné : Continu se conformer à IEC 60947-4-1
  • mode de raccordement : Bornes à ressort 2 câble(s) 1…6 mm² rigide
    Bornes à ressort 2 câble(s) 1,5…4 mm² souple sans extrémité de câble
  • aptitude au sectionnement : Oui se conformer à IEC 60947-1
  • sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
  • hauteur : 101 mm
  • largeur : 45 mm
  • profondeur : 78,2 mm
  • poids : 0,28 kg

• Environnement
  • normes : UL 508
    VDE 0660
    CSA C22.2
    NF C 79-130
    IEC 60947-4-1
    IEC 60947-1
    VDE 0113
    IEC 60947-2
    EN 60204
    NF C 63-120
    NF C 63-650
  • certifications du produit : BV
    RINA
    EZU
    TSE
    CSA
    CEBEC
    LROS (Lloyds register of shipping)
    DNV
    GL
    SETI
    CCC
    UL
    ATEX
    EAC
  • traitement de protection : TH
  • degré de protection IP : IP20 se conformer à IEC 60529
  • Tenue aux chocs IK : IK04
  • température de fonctionnement : -20…60 °C
  • température ambiante pour le stockage : -40…80 °C
  • tenue au feu : 960 °C se conformer à IEC 60695-2-1
  • altitude de fonctionnement : 2000 m
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0631 – Déclaration de conformité Schneider Electric
  • REACh : Référence contenant des SVHC au-delà du seuil –
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
