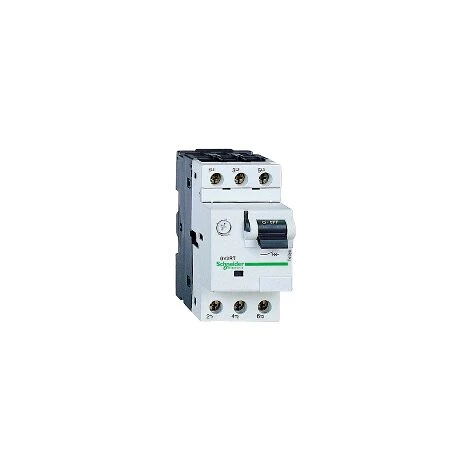

SCHNEIDER TeSys GV2RT – Disj. Moteur – 13..18A – 3P 3d – Déclencheur Magnéto-thermique – GV2RT20

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Pouvoir de coupure: 3
• Puissance du moteur: 7.5
• Hauteur: 89
• Largeur: 45
• Profondeur: 78.5
• Norme: IEC/EN 60947-4-1
• Certification environnementale: NF CES

• Principales
  • gamme : TeSys
  • nom du produit : TeSys GV2
  • nom abrégé de l’appareil : GV2RT
  • fonction produit : Disjoncteur
  • fonction de l’appareil : Moteur
    Transformateur
  • technologie de déclencheur : Thermique-magnétique

• Complémentaires
  • description des pôles : 3P
  • type de réseau : CA
  • catégorie d’emploi : AC-3 conforme à IEC 60947-4-1
    A conforme à IEC 60947-2
  • fréquence réseau : 50/60 Hz conforme à IEC 60947-4-1
  • mode d’installation : Par clips
    Par vis
  • support de montage : Rail
  • position de montage : Horizontal
    Vertical
  • puissance moteur kW : 7.5 kW à 440 V CA 50/60 Hz protection moteur contre le courant de crête élevé
    10 kW à 690 V CA 50/60 Hz protection de transformateur
    4 kW à 220/230 V CA 50/60 Hz protection moteur contre le courant de crête élevé
    7.5 kW à 400/415 V CA 50/60 Hz protection moteur contre le courant de crête élevé
    9 kW à 440 V CA 50/60 Hz protection moteur contre le courant de crête élevé
    9 kW à 500 V CA 50/60 Hz protection moteur contre le courant de crête élevé
    15 kW à 690 V CA 50/60 Hz protection moteur contre le courant de crête élevé
    5 kW à 230/240 V CA 50/60 Hz protection de transformateur
    6.3 kW à 230/240 V CA 50/60 Hz protection de transformateur
    10 kW à 400/415 V CA 50/60 Hz protection de transformateur
    10 kW à 440 V CA 50/60 Hz protection de transformateur
    10 kW à 500 V CA 50/60 Hz protection de transformateur
    12.5 kW à 500 V CA 50/60 Hz protection de transformateur
  • pouvoir de coupure : 3 kA Icu à 690 V CA 50/60 Hz conforme à IEC 60947-2
    15 kA Icu à 400/415 V CA 50/60 Hz conforme à IEC 60947-2
    8 kA Icu à 440 V CA 50/60 Hz conforme à IEC 60947-2
    6 kA Icu à 500 V CA 50/60 Hz conforme à IEC 60947-2
    100 kA Icu à 220/230 V CA 50/60 Hz conforme à IEC 60947-2
  • type de commande : Par maneton
  • In courant assigné d’emploi : 13…18 A
  • calibre du déclencheur : 13 à 18 A
  • courant de déclenchement magnétique : 400 A
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ith] courant thermique conventionnel : 18 A conforme à IEC 60947-4-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-2
  • puissance dissipée par pôle : 2.5 W
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 100000 cycle pour AC-3 à 440 V
  • vitesse de commande : 25 cyc/h
  • service assigné : Continu conforme à IEC 60947-4-1
  • mode de raccordement : Borniers à vis-étrier 2 câble(s) 1…6 mm² – rigidité du câble : rigide
    Borniers à vis-étrier 2 câble(s) 1,5…6 mm² – rigidité du câble : souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble : souple – avec extrémité de câble
  • couple de serrage : 1.7 N.m – sur borniers à vis-étrier
  • aptitude au sectionnement : Oui conforme à IEC 60947-1
  • sensibilité à une perte de phase : Oui conforme à IEC 60947-4-1
  • hauteur : 89 mm
  • largeur : 45 mm
  • profondeur : 78,5 mm

• Environnement
  • normes : IEC 60947-2
    VDE 0113
    IEC 60947-4-1
    VDE 0660
    UL 508
    CSA C22.2
    IEC 60947-1
    EN 60204
    NF C 63-650
    NF C 63-120
    NF C 79-130
  • certifications du produit : CSA
    EAC
    UL
    CCC
  • traitement de protection : TH
  • degré de protection IP : IP20 conforme à IEC 60529
  • Tenue aux chocs IK : IK04
  • température de fonctionnement : -20…60 °C
  • température ambiante pour le stockage : -40…80 °C
  • tenue au feu : 960 °C conforme à IEC 60695-2-1
  • altitude de fonctionnement : 2000 m
• Garantie contractuelle
  • Période : 18 mois
