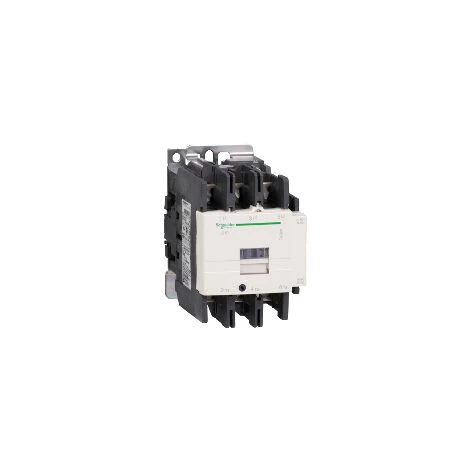

SCHNEIDER TeSys LC1D – Contacteur – 3P – AC-3 440V – 95A – Bobine 24Vca – LC1D95B7

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Courant nominal: 95
• Tension circuit de commande: 440

• Principales
  • gamme de produits : TeSys D
  • gamme : TeSys
  • nom du produit : TeSys D
  • fonction produit : Contacteur
  • nom abrégé de l’appareil : LC1D
  • application du contacteur : Charge résistive
    Commande du moteur
  • catégorie d’emploi : AC-4
    AC-1
    AC-3
  • description des pôles : 3P
  • composition des pôles : 3F
  • [Ue] tension assignée d’emploi : <= 300 V DC 25…400 Hz pour circuit de puissance
    <= 1000 V AC pour circuit de puissance
  • [Ie] courant assigné d’emploi : 125 A (<= 60 °C) à <= 440 V CA AC-1 pour circuit de puissance
    95 A (<= 60 °C) à <= 440 V CA AC-3 pour circuit de puissance
  • puissance moteur kW : 45 kW à 660…690 V CA 50/60 Hz AC-3
    45 kW à 415…440 V CA 50/60 Hz AC-3
    55 kW à 500 V CA 50/60 Hz AC-3
    45 kW à 1000 V CA 50/60 Hz AC-3
    15 kW à 400 V CA 50/60 Hz AC-4
    25 kW à 220…230 V CA 50/60 Hz AC-3
    45 kW à 380…400 V CA 50/60 Hz AC-3
  • puissance moteur HP : 20 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs
    7.5 hp à 115 V CA 50/60 Hz pour monophasé moteurs
    15 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs
    25 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs
    60 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs
    60 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
  • type de circuit de commande : CA 50/60 Hz
  • tension circuit de commande : 24 V CA 50/60 Hz
  • composition contact auxiliaire : 1F+1O
  • [Uimp] tension assignée de tenue aux chocs : Conforme à IEC 60947
  • catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 125 A à <= 60 °C pour circuit de puissance
    10 A à <= 60 °C pour circuit de signalisation
  • pouvoir nominal d’enclenchement Irms : 1100 A à 440 V pour circuit de puissance conforme à IEC 60947
    140 A CA pour circuit de signalisation conforme à IEC 60947-5-1
    250 A CC pour circuit de signalisation conforme à IEC 60947-5-1
  • pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance conforme à IEC 60947
  • [Icw] courant assigné de courte durée admissible : 1100 A <= 40 °C 1 s circuit de puissance
    135 A <= 40 °C 10 min circuit de puissance
    400 A <= 40 °C 1 min circuit de puissance
    800 A <= 40 °C 10 s circuit de puissance
    100 A 1 s circuit de signalisation
    120 A 500 ms circuit de signalisation
    140 A 100 ms circuit de signalisation
  • calibre du fusible à associer : 160 A gG à <= 690 V coordination type 2 pour circuit de puissance
    200 A gG à <= 690 V coordination type 1 pour circuit de puissance
    10 A gG pour circuit de signalisation conforme à IEC 60947-5-1
  • impédance moyenne : 0,8 mOhm à 50 Hz – Ith 125 A pour circuit de puissance
  • [Ui] tension assignée d’isolement : 1000 V pour circuit de puissance conforme à IEC 60947-4-1
    600 V pour circuit de puissance certifications CSA
    600 V pour circuit de puissance certifications UL
    690 V pour circuit de signalisation conforme à IEC 60947-1
    600 V pour circuit de signalisation certifications CSA
    600 V pour circuit de signalisation certifications UL
  • durée de vie électrique : 1.2 Mcycles 95 A AC-3 à Ue <= 440 V
    1.3 Mcycles 125 A AC-1 à Ue <= 440 V
  • puissance dissipée par pôle : 7.2 W AC-3
    12.5 W AC-1
  • couvercle de protection : Avec
  • support de montage : Platine
    Rail
  • normes : CSA C22.2 No 14
    EN 60947-4-1
    EN 60947-5-1
    IEC 60947-4-1
    IEC 60947-5-1
    UL 508
  • certifications du produit : DNV
    GOST
    GL
    LROS
    BV
    CCC
    RINA
  • mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² – rigidité du câble: souple – avec extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…2,5 mm² – rigidité du câble: souple – avec embout
    Circuit de puissance : connecteur 1 câble(s) 4…50 mm² – rigidité du câble: souple – sans extrémité de câble
    Circuit de puissance : connecteur 2 câble(s) 4…25 mm² – rigidité du câble: souple – sans extrémité de câble
    Circuit de puissance : connecteur 1 câble(s) 4…50 mm² – rigidité du câble: souple – avec extrémité de câble
    Circuit de puissance : connecteur 2 câble(s) 4…16 mm² – rigidité du câble: souple – avec extrémité de câble
    Circuit de puissance : connecteur 1 câble(s) 4…50 mm² – rigidité du câble: rigide – sans extrémité de câble
    Circuit de puissance : connecteur 2 câble(s) 4…25 mm² – rigidité du câble: rigide – sans extrémité de câble
  • couple de serrage : Circuit de puissance : 9 N.m – sur connecteur – avec tournevis plat Ø 6 à Ø 8 mm
    Circuit de puissance : 9 N.m – sur connecteur hexagonal 4 mm
    Télécommande : 1.2 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm
    Télécommande : 1.2 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2
  • temps de fonctionnement : 20…35 ms fermeture
    6…20 ms ouverture
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1
    B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
  • durée de vie mécanique : 4 Mcycles
  • vitesse de commande : 3600 cyc/h à <= 60 °C

• Complémentaires
  • technologie bobine : Sans module d’antiparasitage intégré
  • plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 55 °C, CA 60 Hz
    0,3 à 0,6 Uc perte de niveau à 55 °C, CA 50/60 Hz
    0,8 à 1,1 Uc opérationnel à 55 °C, CA 50 Hz
  • consommation moyenne à l’appel en VA : 245 VA à 20 °C (cos ϕ 0.75) 60 Hz
    245 VA à 20 °C (cos ϕ 0.75) 50 Hz
  • consommation moyenne au maintien en VA : 26 VA à 20 °C (cos ϕ 0.3) 60 Hz
    26 VA à 20 °C (cos ϕ 0.3) 50 Hz
  • dissipation thermique : 6…10 W à 50/60 Hz
  • type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1
    Type contact miroir (1 O ») conforme à IEC 60947-4-1
  • fréquence circuit signalisation : 25 à 400 Hz
  • courant commuté minimum : 5 mA pour circuit de signalisation
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)
    1,5 ms sur excitation (entre contact NC + NO)
  • résistance d’isolement : > 10 MΩ pour circuit de signalisation
  • plage de puissance : 15…25 kW 200…240 V 3 phases
    30…50 kW 380…440 V 3 phases
    30…50 kW 480…500 V 3 phases
    55…100 kW 480…500 V 3 phases
  • type de démarreur de moteur : Contacteur en ligne direct
  • tension de la bobine-contacteur : 24 V AC standard

«

• Environnement
  • degré de protection IP : IP2x face avant conforme à IEC 60529
  • traitement de protection : TH conforme à IEC 60068-2-30
  • degré de pollution : 3
  • température de fonctionnement : -5…60 °C
  • température ambiante pour le stockage : -60…80 °C
  • température ambiante autour de l’appareil : -40…70 °C à Uc
  • altitude de fonctionnement : 3000 m sans déclassement en fonction de la température
  • tenue au feu : 850 °C conforme à IEC 60695-2-1
  • tenue à la flamme : V1 conforme à UL 94
  • robustesse mécanique : Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz
    Chocs contacteur ouvert 8 Gn pour 11 ms
    Vibrations contacteur fermé 3 Gn, 5 à 300 Hz
    Chocs contacteur fermé 10 Gn pour 11 ms
  • hauteur : 127 mm
  • largeur : 85 mm
  • profondeur : 130 mm
  • poids : 1.61 kg
• Garantie contractuelle
  • Période : 18 mois
