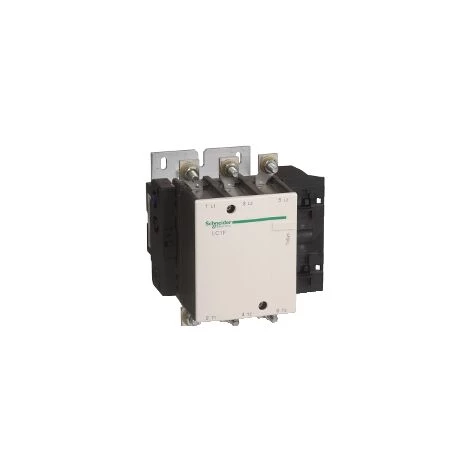

SCHNEIDER TeSys LC1F – Contacteur – 3P – AC-3 440V – 225A – Bobine 110Vca – LC1F225F7

Caractéristiques

• Type de produit: Contacteur de puissance
• Description des pôles: 3P (tripolaire)
• Tension circuit de commande: 110
• Courant circuit de commande: Courant alternatif
• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis
• Longueur: 32

• Principales
  • gamme de produits : TeSys F
  • gamme : TeSys
  • nom du produit : TeSys F
  • fonction produit : Contacteur
  • nom abrégé de l’appareil : LC1F
  • application du contacteur : Charge résistive
    Commande du moteur
  • puissance moteur kW : 100 kW à 1000 V CA 50/60 Hz AC-3
    110 kW à 380…400 V CA 50/60 Hz AC-3
    110 kW à 415 V CA 50/60 Hz AC-3
    110 kW à 440 V CA 50/60 Hz AC-3
    129 kW à 500 V CA 50/60 Hz AC-3
    129 kW à 660…690 V CA 50/60 Hz AC-3
    63 kW à 220…230 V CA 50/60 Hz AC-3
    40 kW à 400 V CA 50/60 Hz AC-4
  • type de circuit de commande : CA 40…400 Hz
  • tension circuit de commande : 110 V CA 40…400 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 315 A à <= 40 °C
  • pouvoir assigné de coupure : 1800 A conforme à IEC 60947-4-1
  • [Icw] courant assigné de courte durée admissible : 1800 A <= 40 °C 10 s
    1000 A <= 40 °C 30 s
    850 A <= 40 °C 1 min
    560 A <= 40 °C 3 min
    440 A <= 40 °C 10 min
  • calibre du fusible à associer : 315 A gG à <= 440 V
    250 A aM à <= 440 V
  • impédance moyenne : 0,32 mOhm à 50 Hz – Ith 315 A
  • [Ui] tension assignée d’isolement : 1000 V conforme à IEC 60947-4-1
    1500 V conforme à VDE 0110 gr C
  • puissance dissipée par pôle : 16 W AC-3
    32 W AC-1
  • support de montage : Platine
  • normes : JEM 1038
    IEC 60947-1
    IEC 60947-4-1
    EN 60947-4-1
    EN 60947-1
  • certifications du produit : UL
    CSA
    BV
    GL
    DNV
    LROS
    RMRoS
    CCC
  • mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² – rigidité du câble: souple – avec extrémité de câble
    Circuit de puissance : connecteur 1 câble(s) 185 mm²
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – avec extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Circuit de puissance : bornes à anneau 1 câble(s) 185 mm²
    Circuit de puissance : barre 2 x ( 32 x 4 mm)
    Circuit de puissance : raccordement par boulonnage
  • couple de serrage : Circuit de puissance : 35 N.m
    Télécommande : 1.2 N.m
  • temps de fonctionnement : 20…35 ms fermeture
    7…15 ms ouverture
  • durée de vie mécanique : 10 Mcycles
  • vitesse de commande : 2400 cyc/h à <= 55 °C

• Complémentaires
  • catégorie d’emploi : AC-3
    AC-4
    AC-1
  • description des pôles : 3P
  • composition des pôles : 3F
  • [Ue] tension assignée d’emploi : <= 1000 V AC 50/60 Hz
    <= 460 V DC
  • [Ie] courant assigné d’emploi : 315 A (<= 40 °C) à <= 440 V CA AC-1
    225 A (<= 55 °C) à <= 440 V CA AC-3
  • plage de tension du circuit de commande : 0,35 à 0,55 Uc à 55 °C perte de niveau 50/60 Hz
    0,85…1,1 Uc à 55 °C opérationnel 50/60 Hz
  • consommation moyenne à l’appel en VA : 805 VA à 20 °C (cos ϕ 0.3) 50 Hz
    970 VA à 20 °C (cos ϕ 0.3) 60 Hz
  • consommation moyenne au maintien en VA : 55 VA à 20 °C (cos ϕ 0.3) 50 Hz
    66 VA à 20 °C (cos ϕ 0.3) 60 Hz
  • dissipation thermique : 18…24 W
  • plage de puissance : 110…220 kW 380…440 V 3 phases
    55…100 kW 200…240 V 3 phases
    110…220 kW 480…500 V 3 phases
  • type de démarreur de moteur : Contacteur en ligne direct
  • tension de la bobine-contacteur : 110 V CA

• Environnement
  • degré de protection IP : IP20 face avant avec protecteurs (Commandé séparément) conforme à IEC 60529
    IP20 face avant avec protecteurs (Commandé séparément) conforme à VDE 0106
  • traitement de protection : TH
  • température de fonctionnement : -5…55 °C
  • température ambiante pour le stockage : -60…80 °C
  • température ambiante autour de l’appareil : -40…70 °C
  • altitude de fonctionnement : 3000 m sans déclassement en fonction de la température
  • robustesse mécanique : Vibrations contacteur fermé 5 Gn, 5 à 300 Hz
    Chocs contacteur ouvert 7 Gn pour 11 ms
    Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz
    Chocs contacteur fermé 15 Gn pour 11 ms
  • hauteur : 197 mm
  • largeur : 168,5 mm
  • profondeur : 181 mm
  • poids : 4.75 kg
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0843 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
